О проекте

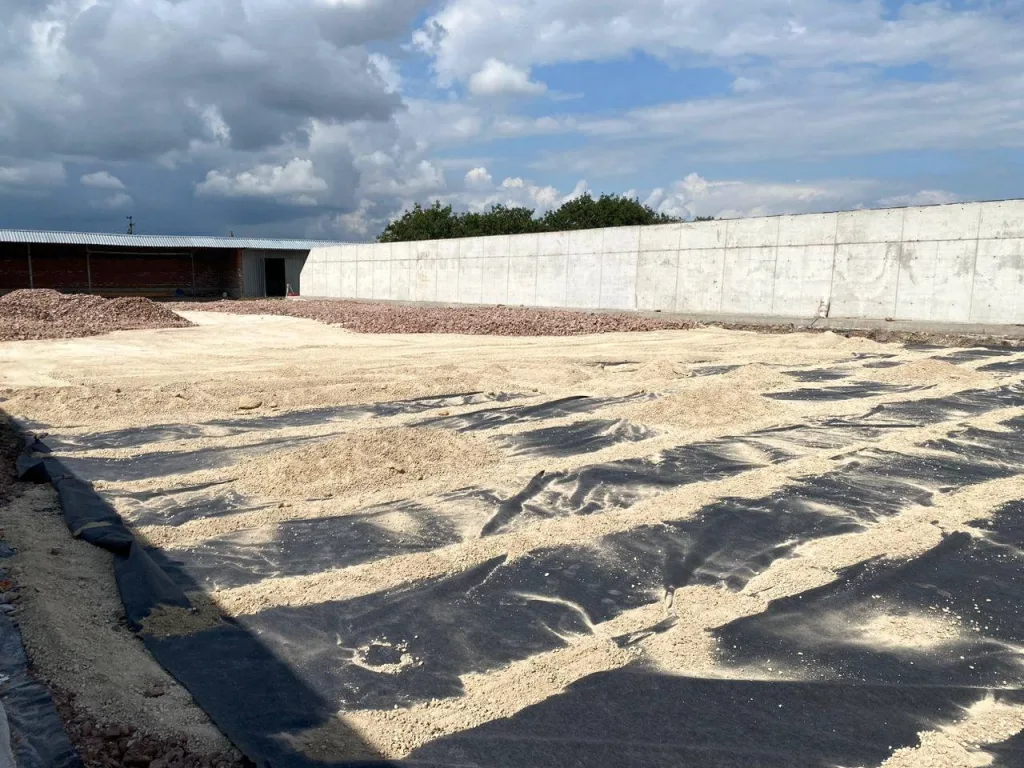

Силосные ямы на территории агропредприятия в Тернопольской области — один из этапов расширения существующего комплекса по хранению кормов. Такие сооружения являются ключевой инфраструктурой в животноводстве: они обеспечивают сезонное накопление, уплотнение и консервацию кормов для рациона животных в холодное время года.
Конструкция предусматривала железобетонные стены высотой 3,9 м с переменной толщиной: 700 мм у основания и 300–350 мм в верхней части. Общая площадь опалубки составила 460 м² — около 60 погонных метров стен, смонтированных в две захватки.
- тип проекта:
аграрная инфраструктура / промышленное строительство - местоположение:
Тернопольская обл. - общая площадь опалубки:
460 м² - вес оборудования:
более 40 т (2 грузовика)
Запрос клиента
Заказчику требовалось опалубочное решение для стен с переменной толщиной — 700 мм у основания и 300-350 мм в верхней части — без смещения осей и повреждения втулок во время бетонирования. Отдельным требованием было распределить работу между двумя механизмами: башенным краном и телескопическим погрузчиком, — чтобы избежать простоев и выдержать интенсивный темп строительства.
Вызовы

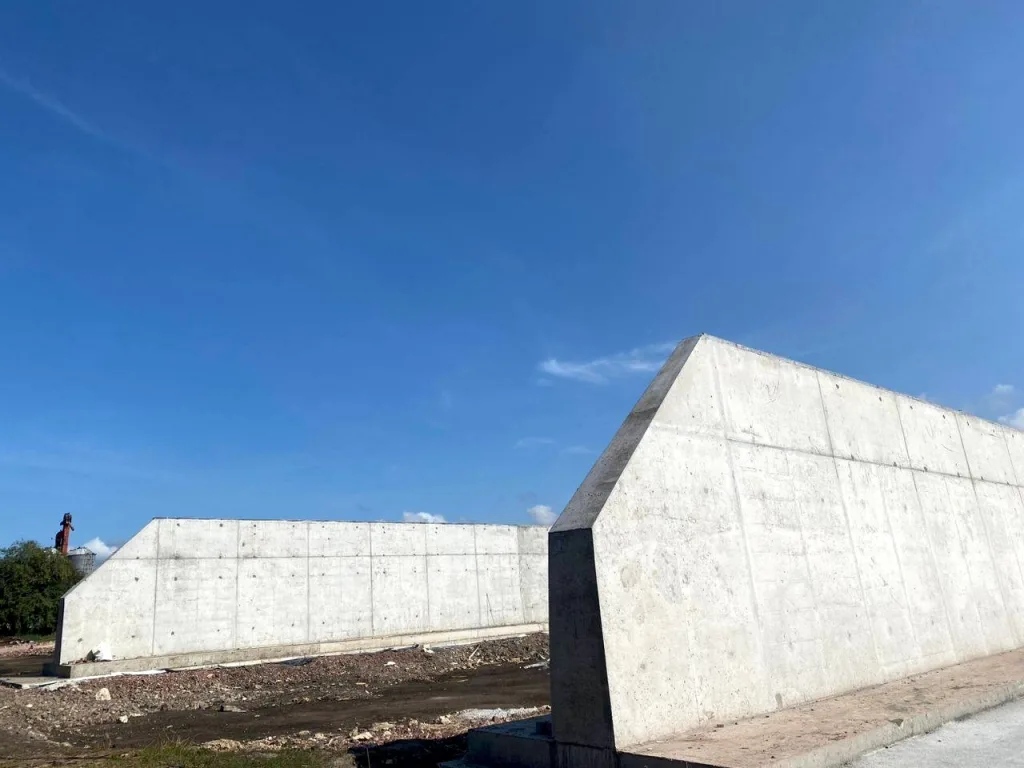

Стены с переменной толщиной от 700 до 300 мм — нестандартная конструкция, позволяющая существенно сэкономить бетон, но требует специального подхода к опалубке: щиты должны выдерживать наклон до 12° без деформаций и повреждения втулок, а также с сохранением точной геометрии по всей высоте. Стандартные решения с подрезкой фанеры здесь не подходят. Дополнительно: два разных механизма на площадке требовали четкого разделения объекта на участки — в противном случае техника мешала бы друг другу и приводила бы к простоям.
- высота стен: 3,9 м
- переменная толщина стены: 700 → 300 мм
- погонных метров стен: ≈ 60 п.м.
- один проход — 30+ м стены: 5-6 дней

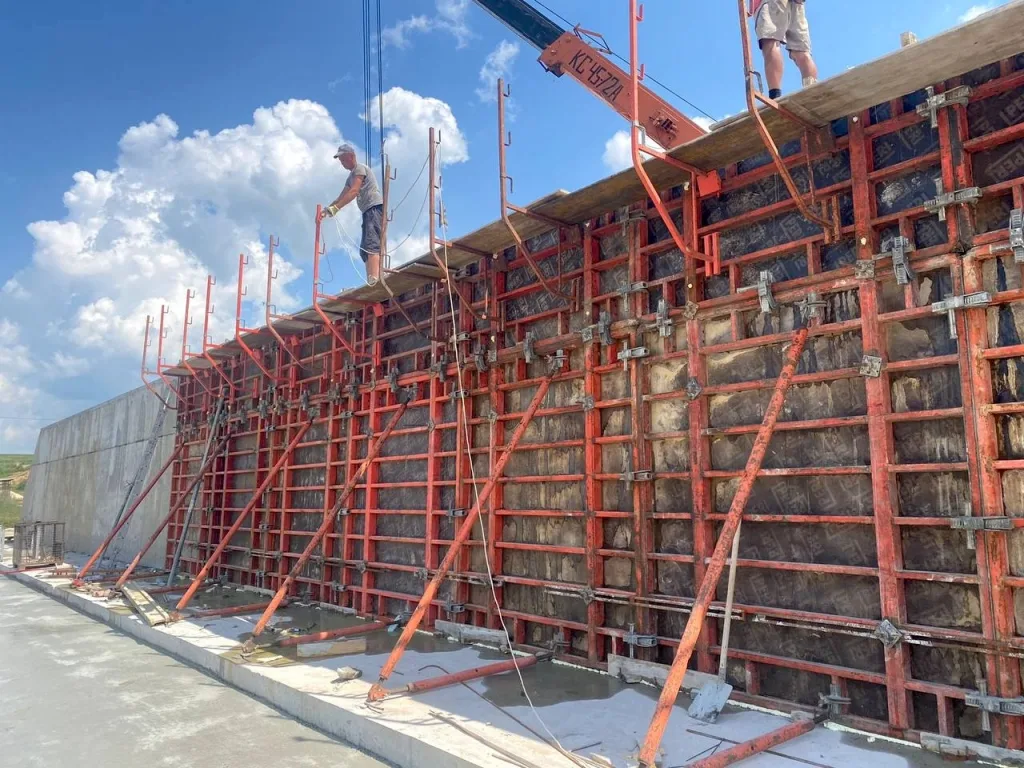

Для заливки стен с переменной толщиной использовались крупногабаритные опалубочные щиты PERI TRIO 2,70×2,40 м со специальными отверстиями под стяжки с гильзами увеличенного диаметра. Это позволило безопасно выставлять опалубочные щиты под углом до 12° — без риска деформаций и повреждения элементов, с сохранением сужения от 700 до 300 мм без подрезания фанеры. Для достижения высоты 3,9 м использовалась комбинация основных щитов и доборного ряда 1,20 м.

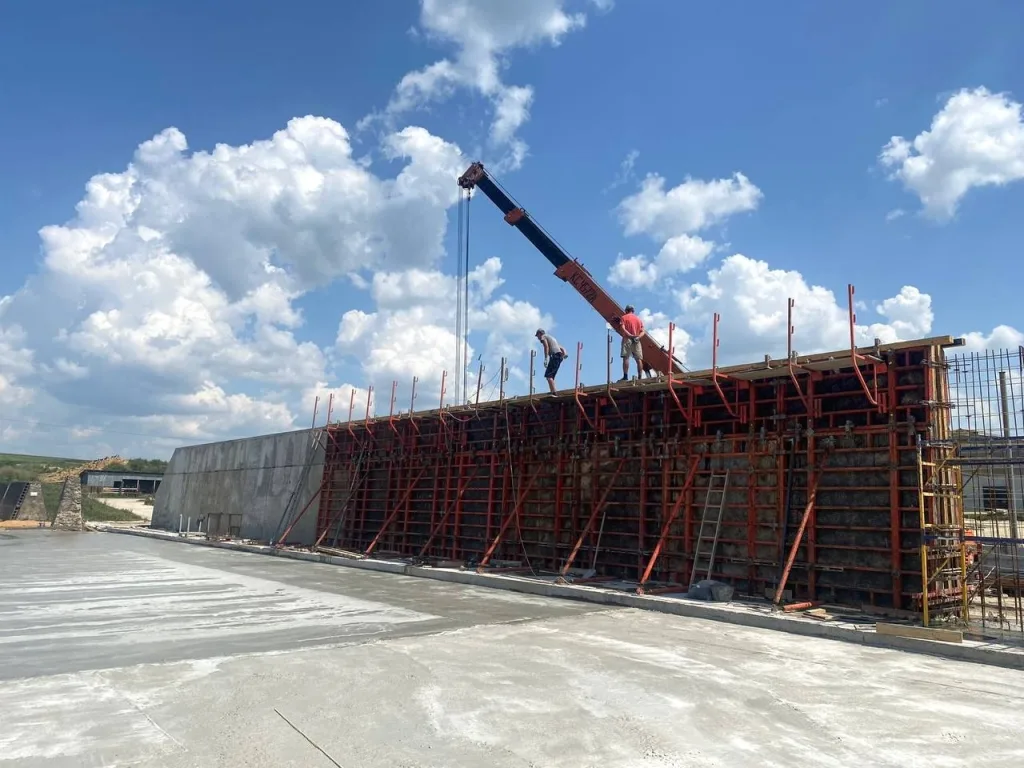

Щиты сгруппированы в большие опалубочные панели шириной до 7,2 м, что позволило переставлять их целыми блоками без разборки. Благодаря этому за один проход (5–6 дней) удавалось залить более 30 м стены, а кран работал 30 дней вместо расчетных 45.

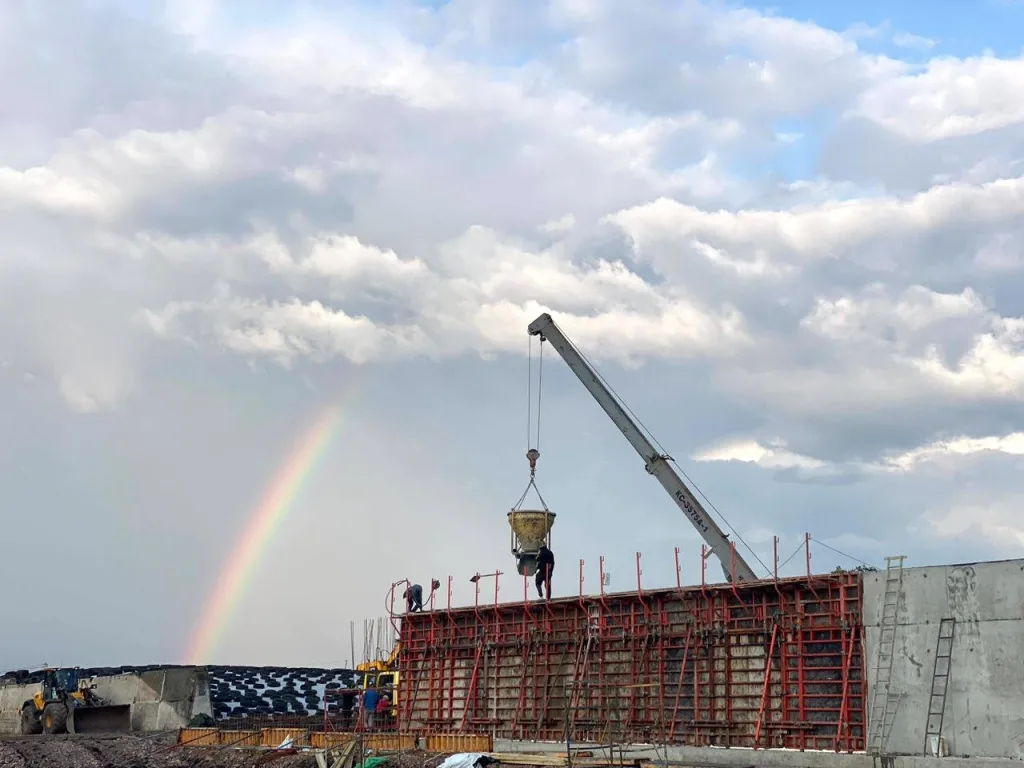

На основе чертежей и логистических ограничений объект разделили на 2 участка: больший — под башенный кран, меньший — под телескопический погрузчик. Такая планировка позволила двум механизмам работать параллельно без взаимных помех и простоев на площадке.
Кронштейны для строительных лесов и резервирование для последующих этапов
Для безопасного уплотнения бетона, приёма смеси и монтажа на высоте объект оснащён кронштейнами для строительных лесов. Учитывая сезонность таких проектов, заказчик заранее зарезервировал оборудование для следующих этапов расширения комплекса.
Использованное оборудование
Команда «Будхаб» обеспечила объект крупногабаритными щитами, разработала схему опалубочных карт и организовала разбивку на захватки под два типа механизмов.
- Вертикальная опалубка:
площадь 460 м² - Расходные материалы:
- трубки с втулками увеличенного диаметра, фиксаторы, конусы, смазка на водной основе
Результат

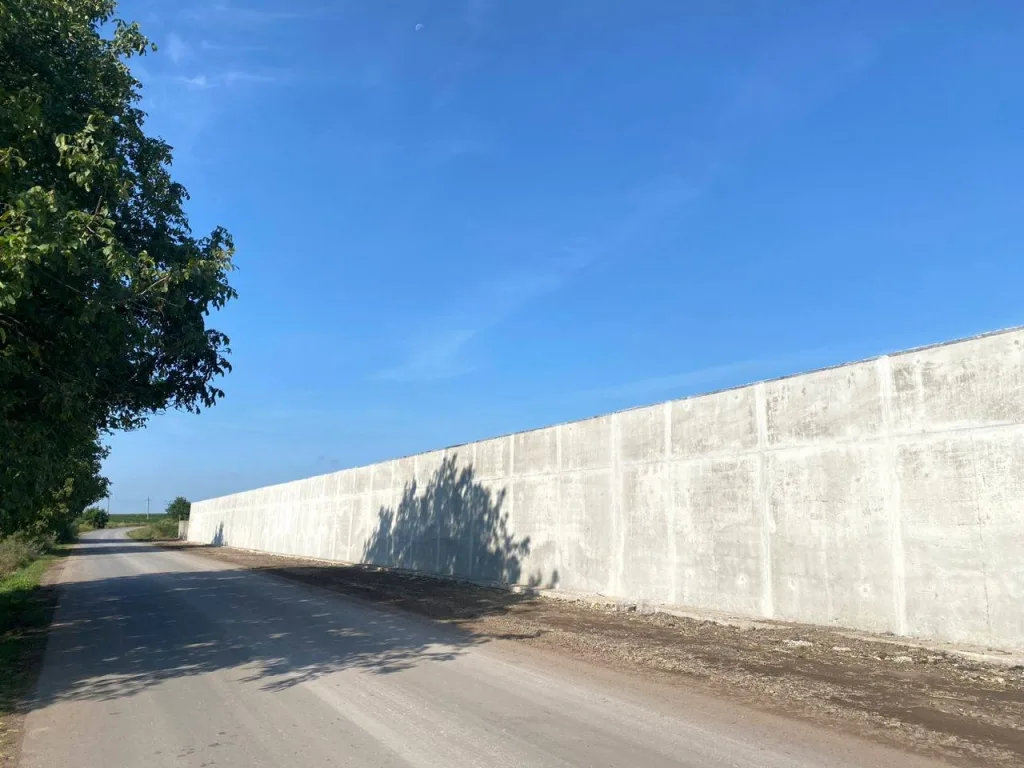

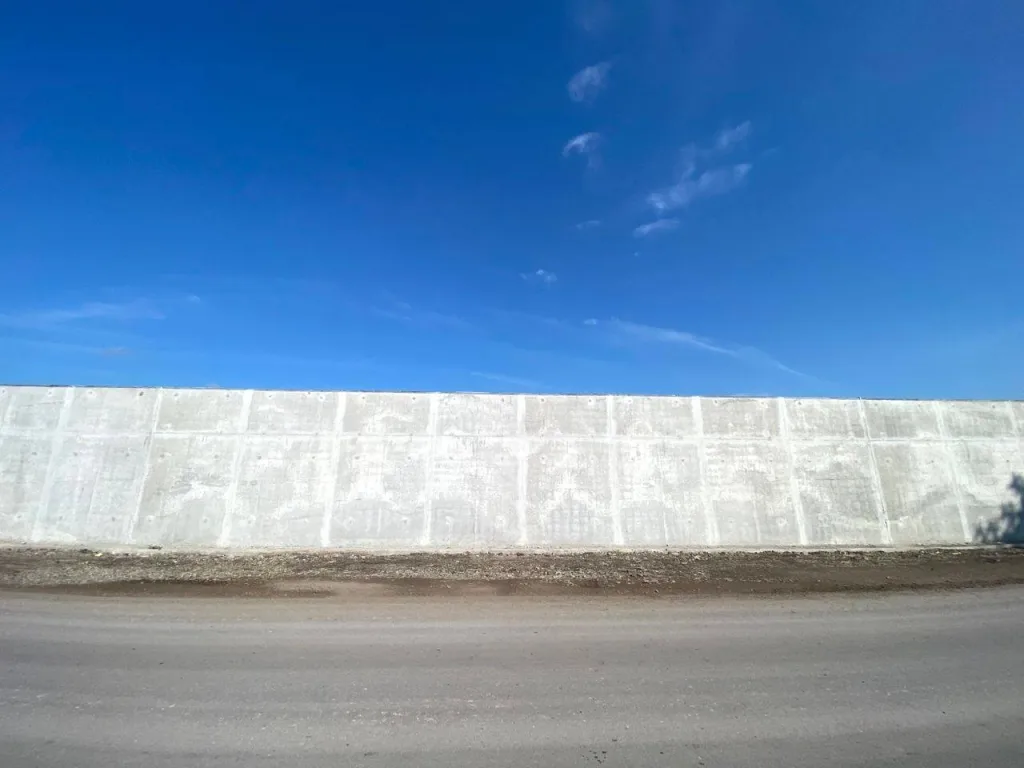

Благодаря инженерному расчету и группировке крупногабаритных щитов PERI TRIO в панели шириной до 7,2 м, стены высотой 3,9 м с переменной толщиной (сужение от 700 до 300 мм) были залиты без потери геометрии и подрезки фанеры. Разделение объекта на две захватки под разные типы техники (башенный кран и телескопический погрузчик) позволило оптимизировать процессы на площадке.
Подход компании Будхаб к планированию перемещений значительно ускорил темпы строительства, что позволило сократить срок использования крана с 45 до 30 дней и сэкономить средства заказчика.
