Про проєкт

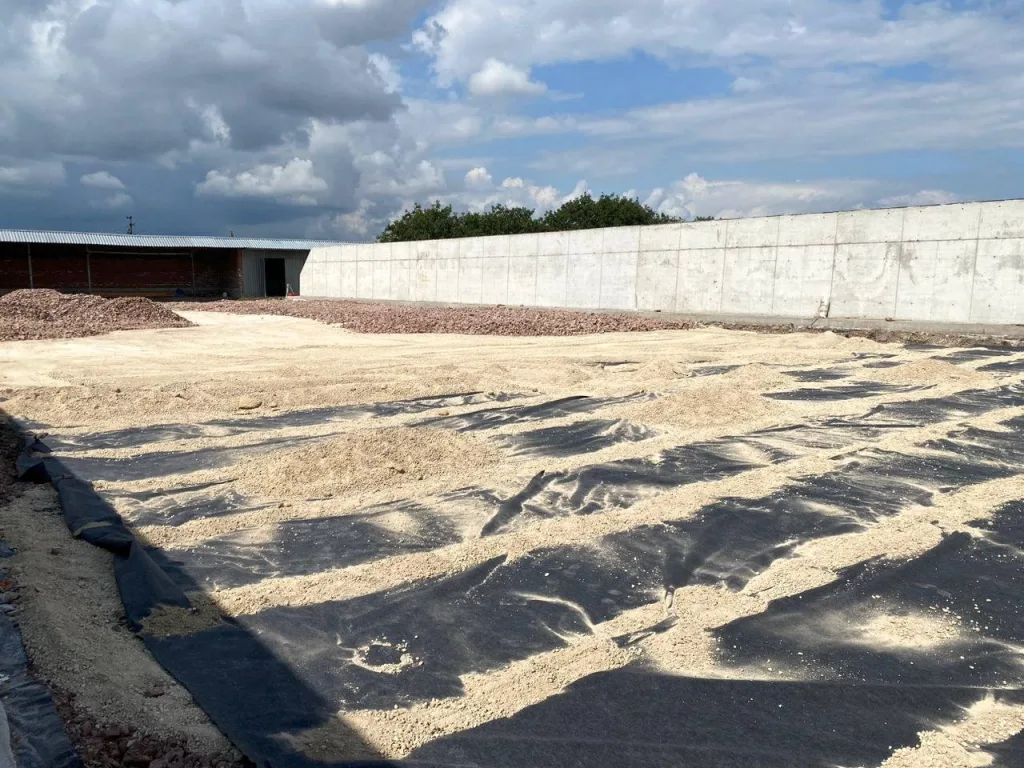

Силосні ями на території агропідприємства у Тернопільській області — одна з черг розширення існуючого комплексу зі зберігання кормів. Такі конструкції є ключовою інфраструктурою у тваринництві: вони забезпечують сезонне накопичення, ущільнення та консервацію кормів для раціону тварин у холодну пору року.

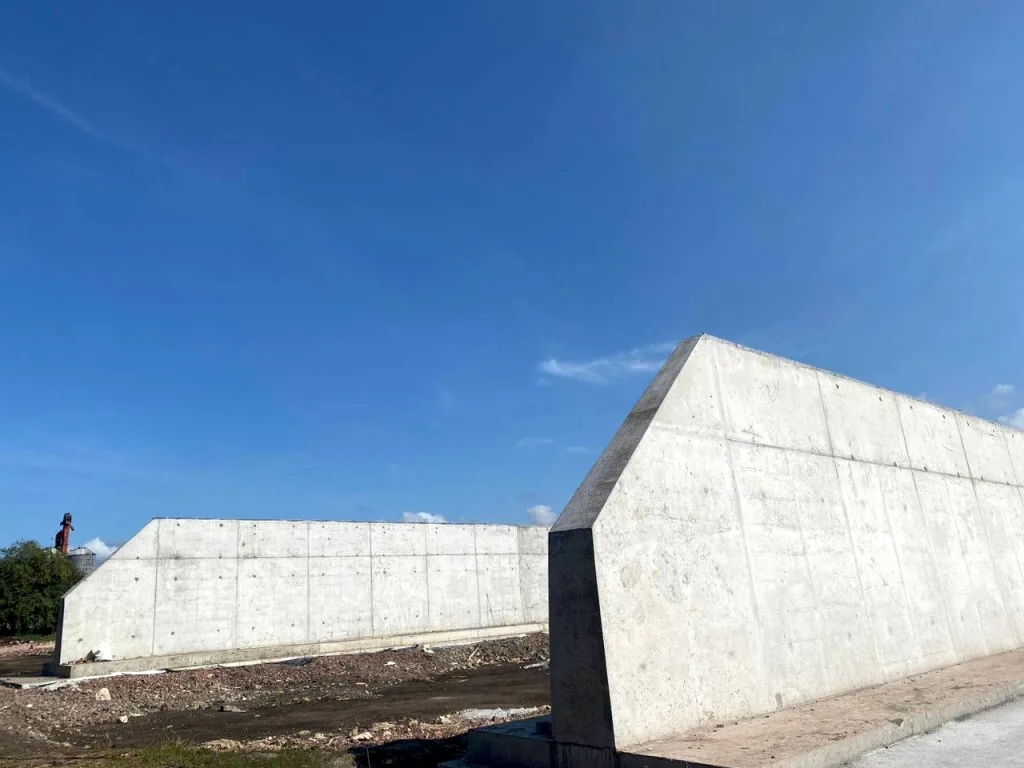

Конструктив передбачав залізобетонні стіни висотою 3,9 м із змінною товщиною: 700 мм біля основи і 300-350 мм у верхній частині. Загальна площа опалубки склала 460 м² — близько 60 погонних метрів стін, змонтованих у дві захватки.
- тип проєкту:
аграрна інфраструктура / промислове будівництво - локація:
Тернопільська обл. - загальна площа опалубки:
460 м² - вага обладнання:
понад 40 т (2 фури)
Запит клієнта
Замовник потребував опалубного рішення для стін зі змінною товщиною — 700 мм біля основи і 300-350 мм у верхній частині — без зсуву осей і пошкодження гільз під час бетонування. Окремою вимогою було розподілити роботу між двома механізмами: баштовим краном і телескопічним навантажувачем, — щоб уникнути простоїв і витримати інтенсивний темп будівництва.
Виклики
Стіни зі змінною товщиною від 700 до 300 мм — нетиповий конструктив, який дозволяє суттєво зекономити бетон, але потребує спеціального підходу до опалубки: щити мають витримувати нахил до 12° без деформацій і пошкодження гільз, а також зі збереженням точної геометрії по всій висоті. Стандартні рішення з підрізкою фанери тут не підходять. Додатково: два різні механізми на майданчику потребували чіткого поділу об’єкта на захватки — інакше техніка заважала б одна одній і генерувала простої.
- висота стін: 3,9 м
- змінна товщина стіни: 700 → 300 мм
- погонних метрів стін: ≈ 60 п.м.
- один прохід — 30+ м стіни: 5-6 днів

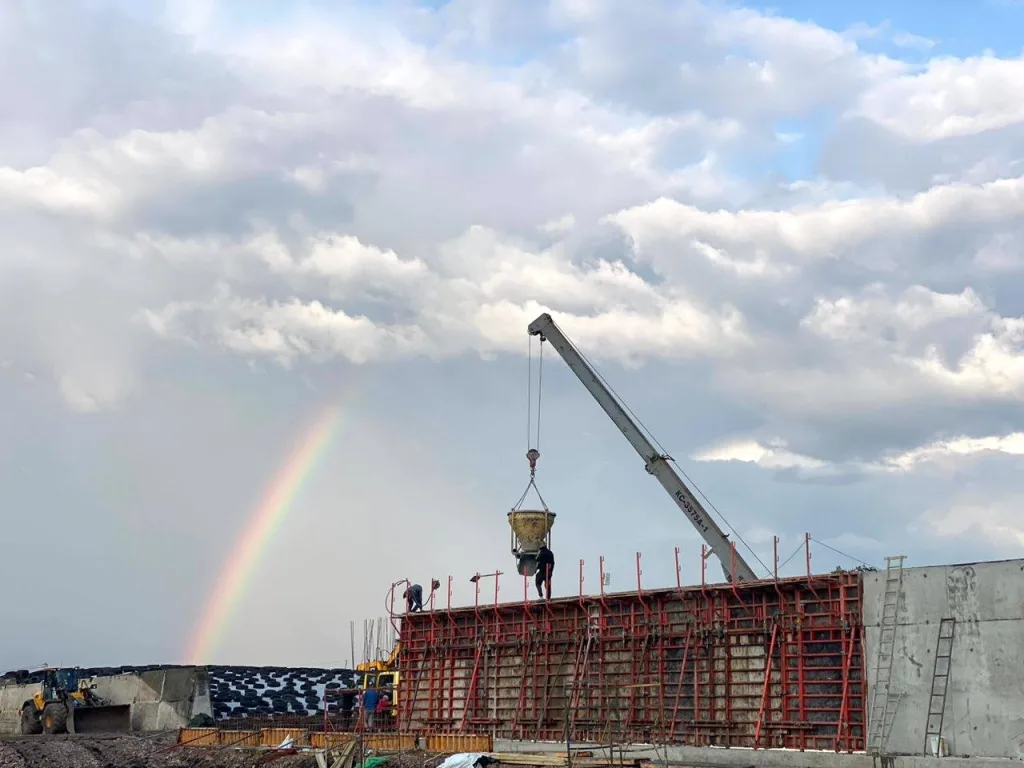

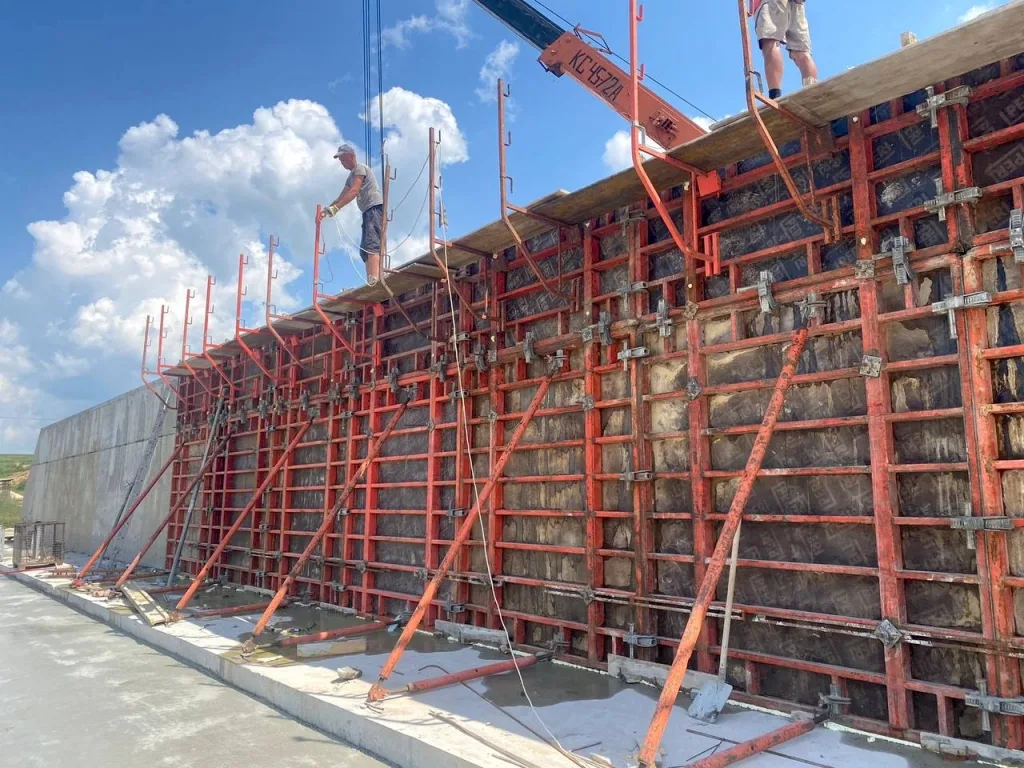

Для заливки стін зі змінною товщиною використали великогабаритні щити PERI TRIO 2,70×2,40 м зі спеціальними отворами під стяжки з гільзами збільшеного діаметра. Це дозволило безпечно виставляти щити під кутом до 12° — без ризику деформацій і пошкодження елементів, зі збереженням звуження від 700 до 300 мм без підрізання фанери. Для набору висоти 3,9 м застосовали комбінацію основних щитів і добірного ряду 1,20 м.

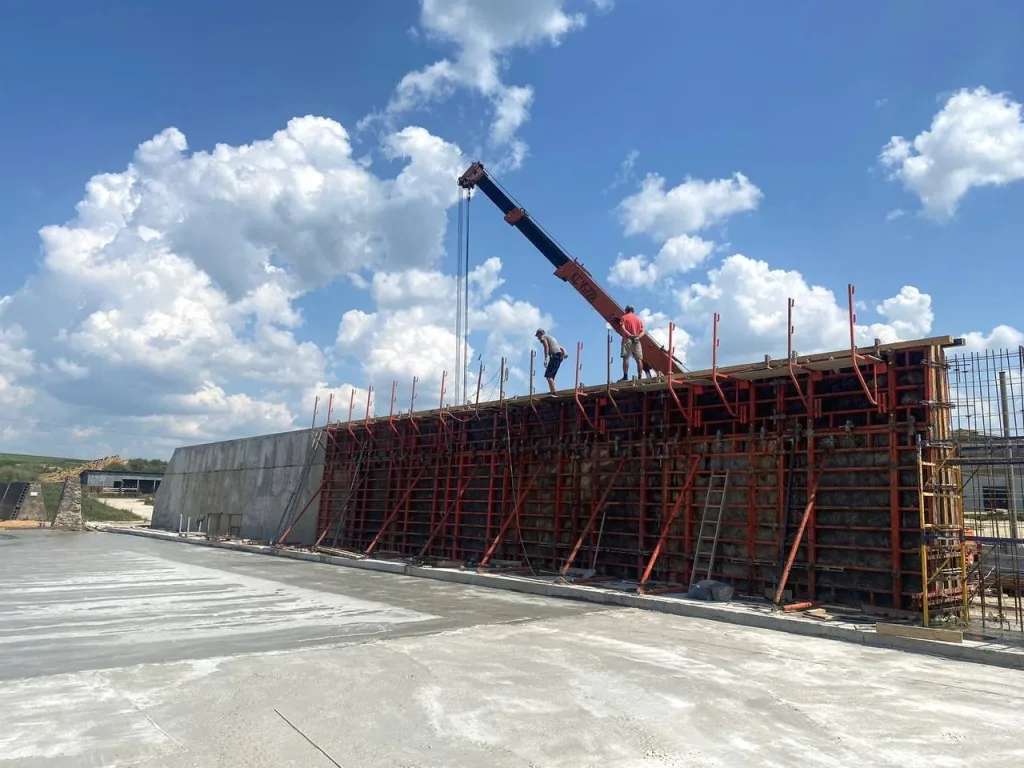

Щити згруповали у великі карти опалубки шириною до 7,2 м, що дозволило переставляти їх цілими блоками без розбирання. Завдяки цьому за один прохід (5-6 днів) вдавалось залити понад 30 м стіни, а кран працював 30 днів замість розрахункових 45.
На основі креслень і логістичних обмежень об’єкт розділили на 2 захватки: більша — під баштовий кран, менша — під телескопічний навантажувач. Таке планування дозволило двом механізмам працювати паралельно без взаємних перешкод і простоїв на майданчику.
Кронштейни риштування та резервування під наступні черги
Для безпечного ущільнення бетону, приймання суміші й монтажу на висоті об’єкт оснастили кронштейнами риштування. З огляду на сезонність таких проєктів, клієнт заздалегідь зарезервував обладнання під наступні черги розширення комплексу.
Використане обладнання
Команда Будхаб забезпечила об’єкт великогабаритними щитами, розробила схему карт опалубки та організувала поділ на захватки під два типи механізмів.
- Вертикальна опалубка:
площа 460 м² - Розхідні матеріали:
- трубки з гільзами збільшеного діаметра, фіксатори, конуси, мастило на водній основі
Результат

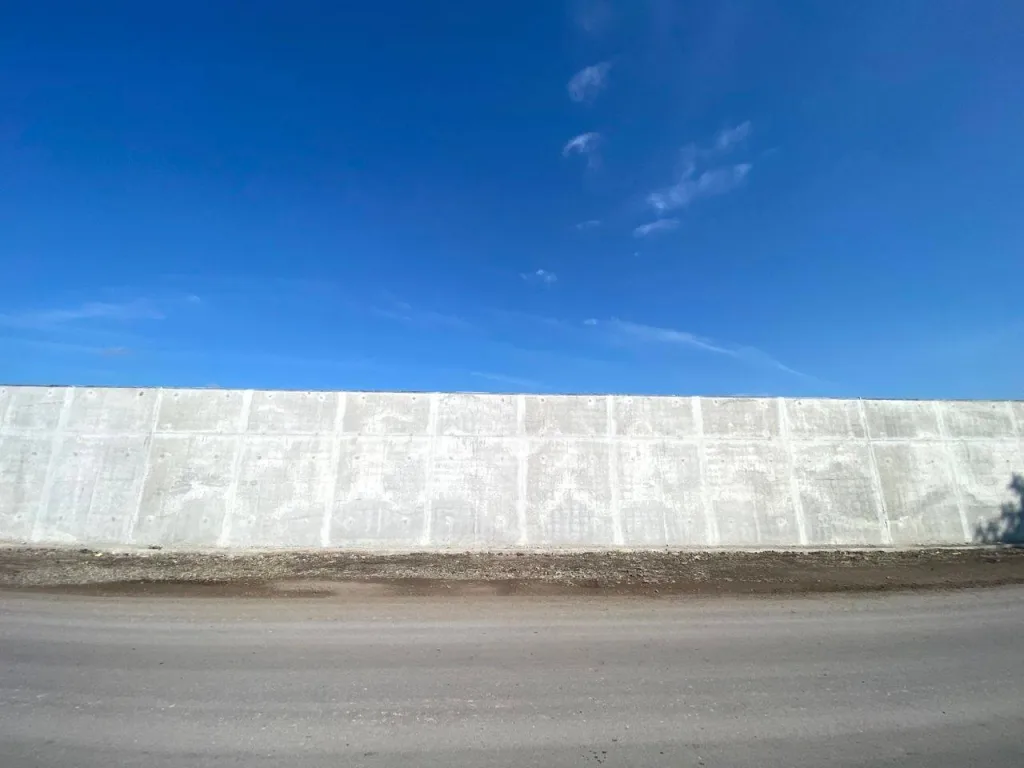

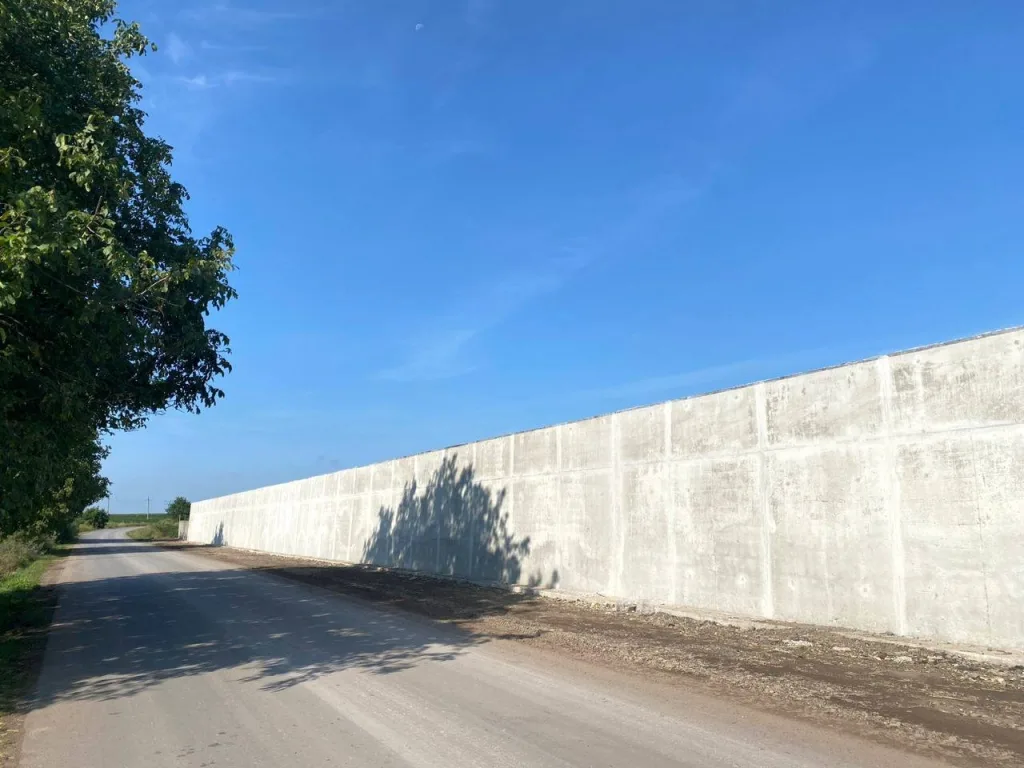

Завдяки інженерному розрахунку та групуванню великогабаритних щитів PERI TRIO у карти шириною до 7,2 м, стіни висотою 3,9 м зі змінною товщиною (звуження від 700 до 300 мм) залили без втрати геометрії та підрізання фанери. Розподіл об’єкта на дві захватки під різні типи техніки (баштовий кран і телескопічний навантажувач) дозволив оптимізувати процеси на майданчику.
Підхід Будхаб до планування перекидок суттєво пришвидшив темпи будівництва, що дало змогу скоротити термін використання крана з 45 до 30 днів та зекономити кошти замовника.
