О проекте
Проект предусматривал реконструкцию торгово-развлекательного центра и капитальное строительство дополнительной секции. Комплекс состоял из трех этажей с различной высотой перекрытий — 4,50 м, 5,60 м и 7,80 м. Перекрытия были усилены капителями и ригельными балками нестандартной толщины 22 см.
- тип проекта:
реконструкция ТРЦ + новая секция - количество этажей:
3 + подземная парковка - общая площадь горизонтальной опалубки:
2 400 м²
Запрос клиента
Основными факторами при выборе поставщика опалубки для заказчика стали мобильность и гарантия своевременного предоставления необходимого оборудования точно в заявленные сроки, а также достаточный технический опыт для решения сложных инженерных задач.
Вызовы
Сложная геометрия здания с разноуровневыми перекрытиями (до 7,80 м), усиленными капителями и нестандартными ригелями, требовала точных инженерных расчетов опалубочных систем. Главным препятствием стала ограниченная площадь строительной площадки: невозможность заезда крупногабаритного транспорта и отсутствие зон для складирования или очистки, поэтому поставка оборудования осуществлялась небольшими партиями по графику.
Отдельной технической задачей стало безопасное переопорение монолитной плиты подземной парковки для выдерживания нагрузок от тяжелой строительной техники, а также реализация сложных узлов одностороннего бетонирования и массивных консолей с вылетом до 2 м.
- Высота 1-го перекрытия:
4,5 м - Высота 2-го перекрытия:
5,60 м - Высота 3-го перекрытия:
7,80 м - Толщина ригельных балок:
22 см (нестандартная)
Наши решения
Будхаб взял на себя полную организацию логистики: доставку и возврат оборудования строго по графику клиента. Поскольку крупногабаритные грузовики не могли заезжать на площадку, комплекты опалубки подбирались с учетом объёма более компактных транспортных средств — без задержек и остановок в рабочем процессе.
Мы разработали решение по усилению монолитного перекрытия подземной парковки таким образом, чтобы оно выдерживало нагрузку от тяжелой строительной техники, работавшей на поверхности в процессе реконструкции.
Инженерный отдел разработал детальные чертежи и провел шеф-монтаж технически сложных конструктивных элементов: односторонней опалубки и консолей с вылетом до 2 м.
Поскольку подрядчик не имел возможности самостоятельно очищать опалубку на строительной площадке, мы организовали регулярную очистку каждой партии оборудования после его возврата со склада — это обеспечило бесперебойный оборот комплектов между циклами заливки.
Использованное оборудование
Команда «Будхаб» обеспечила объект полным комплектом горизонтальной и вертикальной опалубки с учетом различных высот перекрытий, нестандартных ригельных балок и ограничений строительной площадки.

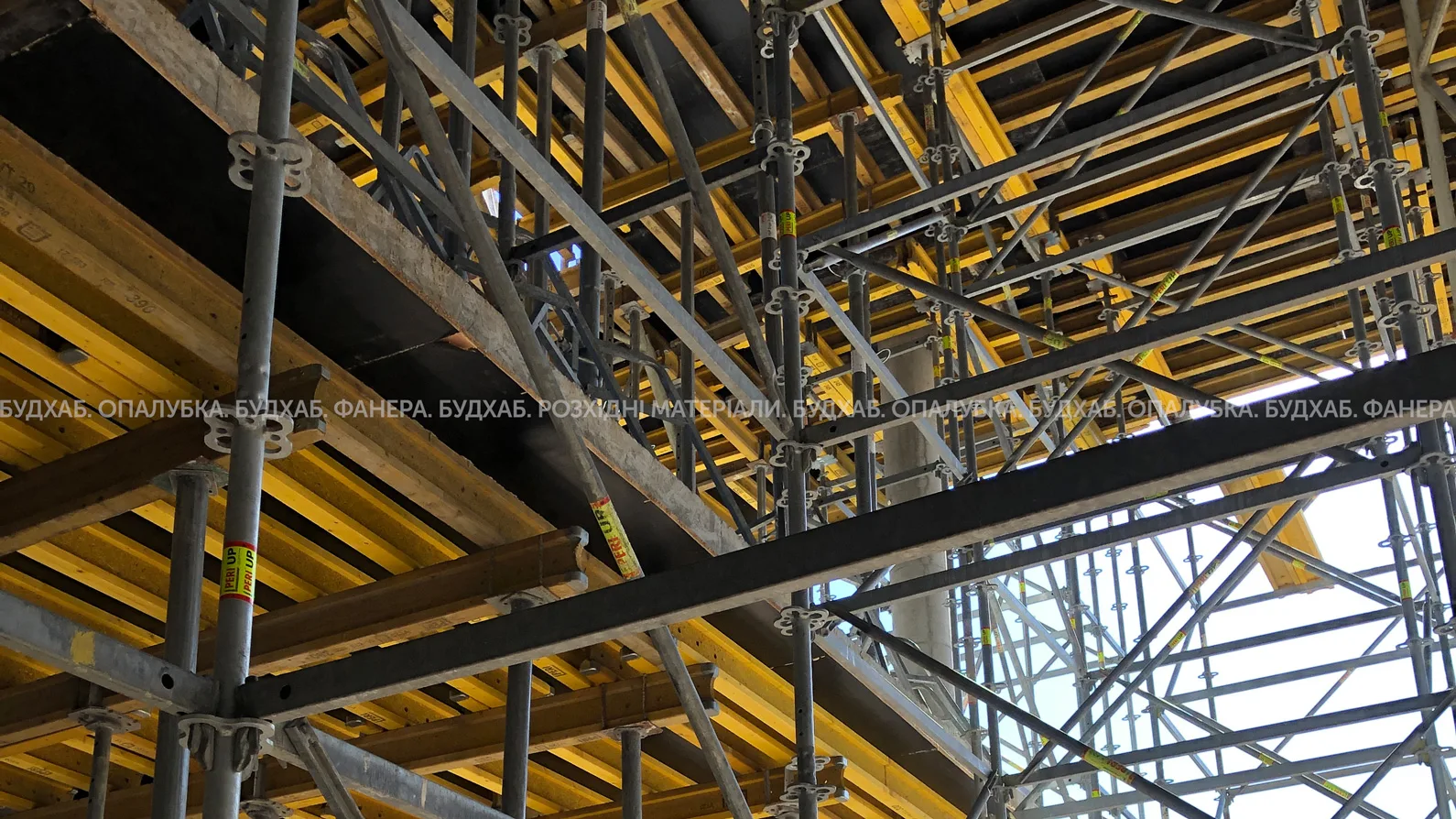

- Горизонтальная опалубка:

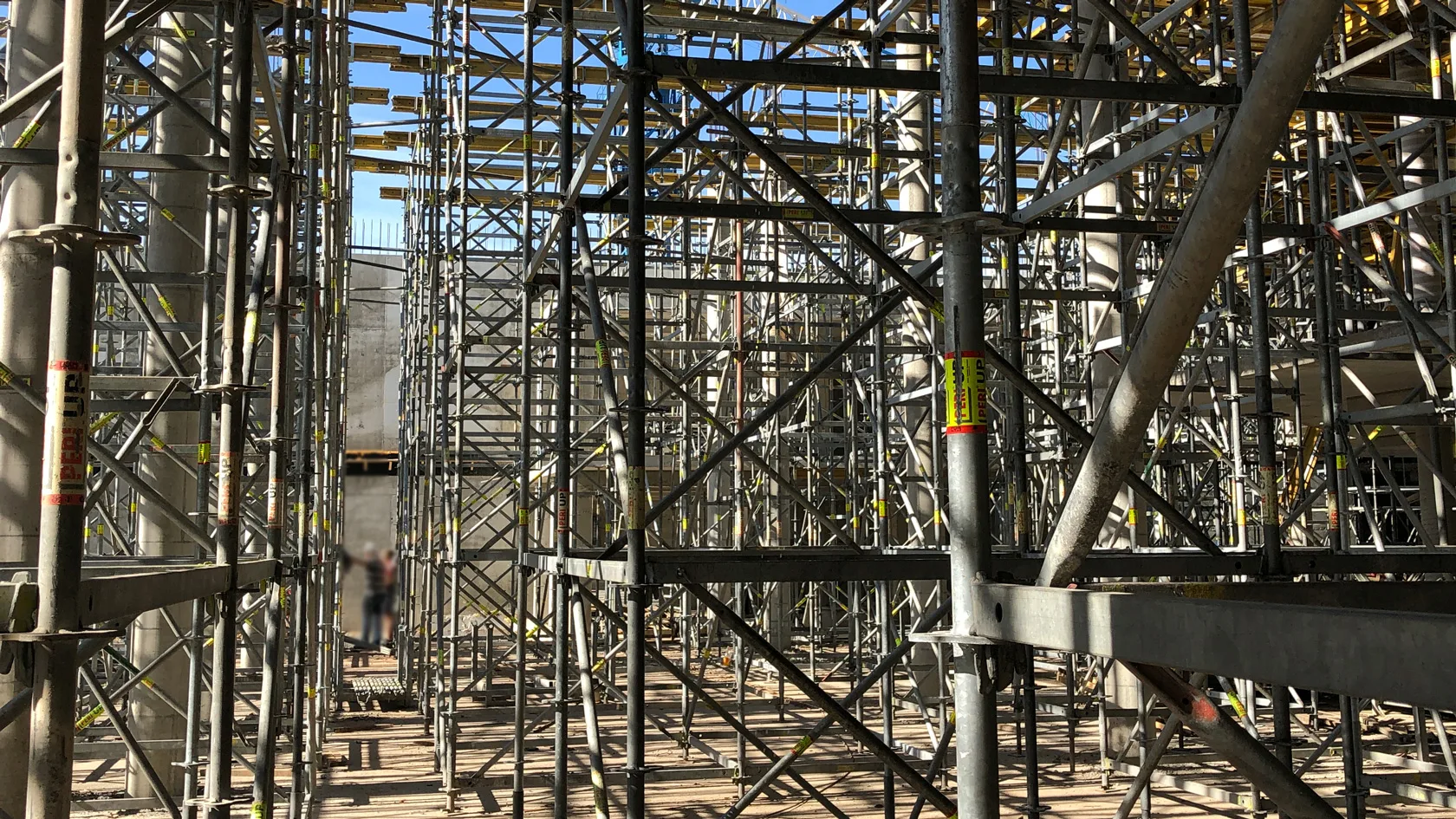

площадь 2 400 м² - опорные леса:
750 м², высота 7,80 м - Вертикальная опалубка:
16 комплектов колонн, 6 комплектов пилонов, 1 лестнично-лифтовой узел
Результат
Благодаря четкой организации логистики в условиях крайне ограниченной площадки, инженерным решениям по усилению перекрытия паркинга и шеф-монтажу сложных консольных узлов реконструкцию ТРЦ осуществили без остановок и отставаний от графика. Гибкость в подборе транспорта, постоянная очистка оборудования и точное планирование поставок позволили превратить существенные логистические ограничения объекта в управляемый процесс.
