О проекте

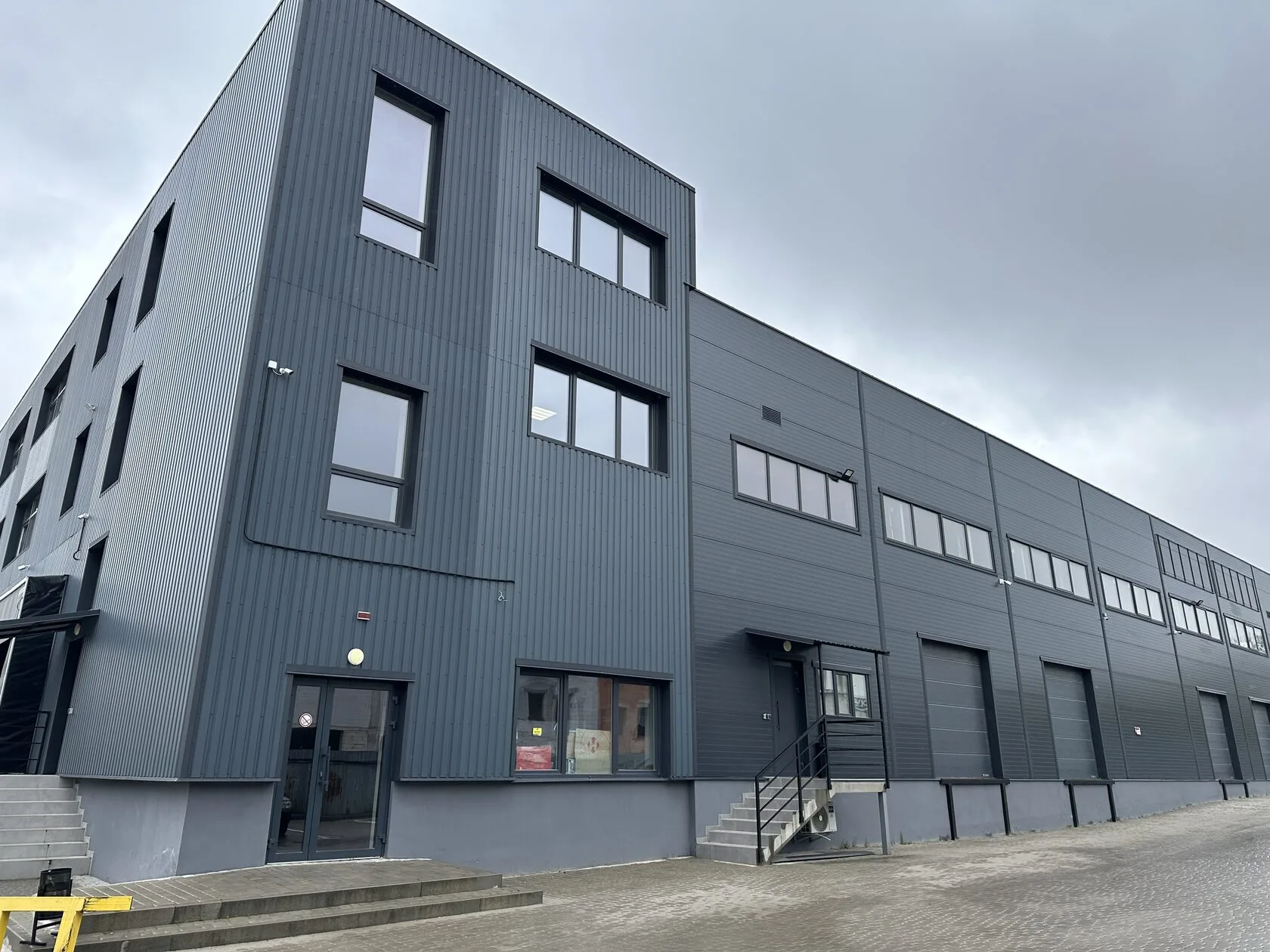

Логистический комплекс во Львове состоит из 2-х складских очередей, построенных в разное время. Первая часть введена в эксплуатацию в 2020 году и строилась под одного крупного арендатора – фармацевтическую компанию. Для этой очереди Будхаб комплектовал горизонтальную опалубку для перекрытия, щитовую опалубку для колонн, лестничных маршей и маршей.
Строительство 2-й очереди общей площадью 1700 м² заказчик начал в 2024 году. Именно для нее команда Будхаб укомплектовала опалубку перекрытия (высота 3,90 м), опорные леса (высота от 6,90 до 8 м) и вертикальную опалубку.
- тип проекта
- логистический / складской комплекс
- локация
- г. Львов
- общая площадь 2-й очереди
- 1 700 м²
Запрос клиента
Проєкт мав конструктивні особливості, що вимагали нетипових інженерних рішень. Будівля складалась із 3-х частин: дві з них — 2-поверхові з висотою поверхів 3,9 і 3 м, а між ними — секція висотою 6,9 м із балочним перекриттям. Перекриття останнього поверху передбачалось зробити монолітним із консольним виступом шириною 70 см за межі будівлі та бетонними парапетами, що ускладнювало опирання опалубки: частково на перекриття нижнього поверху, частково на підлогу першого, а для консолей — безпосередньо на ґрунт із нерівним рельєфом і різними відмітками висоти від 6,9 до 8 м.
Проект имел конструктивные особенности, требовавшие нетипичных инженерных решений. Здание состояло из 3-х частей: две из них – 2-этажные с высотой этажей 3,9 и 3 м, а между ними – секция высотой 6,9 м с балочным перекрытием. Перекрытие последнего этажа предполагалось сделать монолитным с консольным выступом шириной 70 см за пределы здания и бетонными парапетами, что затрудняло сопротивление опалубки: частично на перекрытие нижнего этажа, частично на пол первого, а для консолей — непосредственно на грунт с неровным рельефом и различными отметками.
Вызовы
Возведение колонн высотой 6,90 м и лифтово-лестничных узлов высотой 3,90 м по проекту должны выполняться за одну заливку бетона, без «холодного шва». Заказчик планировал оставить интерьер в стиле лофт — бетонные и кирпичные конструкции должны оставаться необлицованными, поэтому опалубка должна была обеспечить гладкий и ровный отпечаток бетона. Дополнительной сложностью стали «мертвые зоны» крана в отдельных частях здания, где монтаж опалубки парапетов нельзя было выполнить с помощью техники.
- Высота колонн
6,90 м - Высота перекрития
3,90 м - Высота опорных лесов
6,90-8 м - Общий вес опалубки
~130 тонн
Наши решения
Вместе с техническим директором клиента инженерный отдел Будхаб запроектировал схему раскладки опалубки и эффективную последовательность монолитных работ с учетом количества привлеченных строителей и техники.

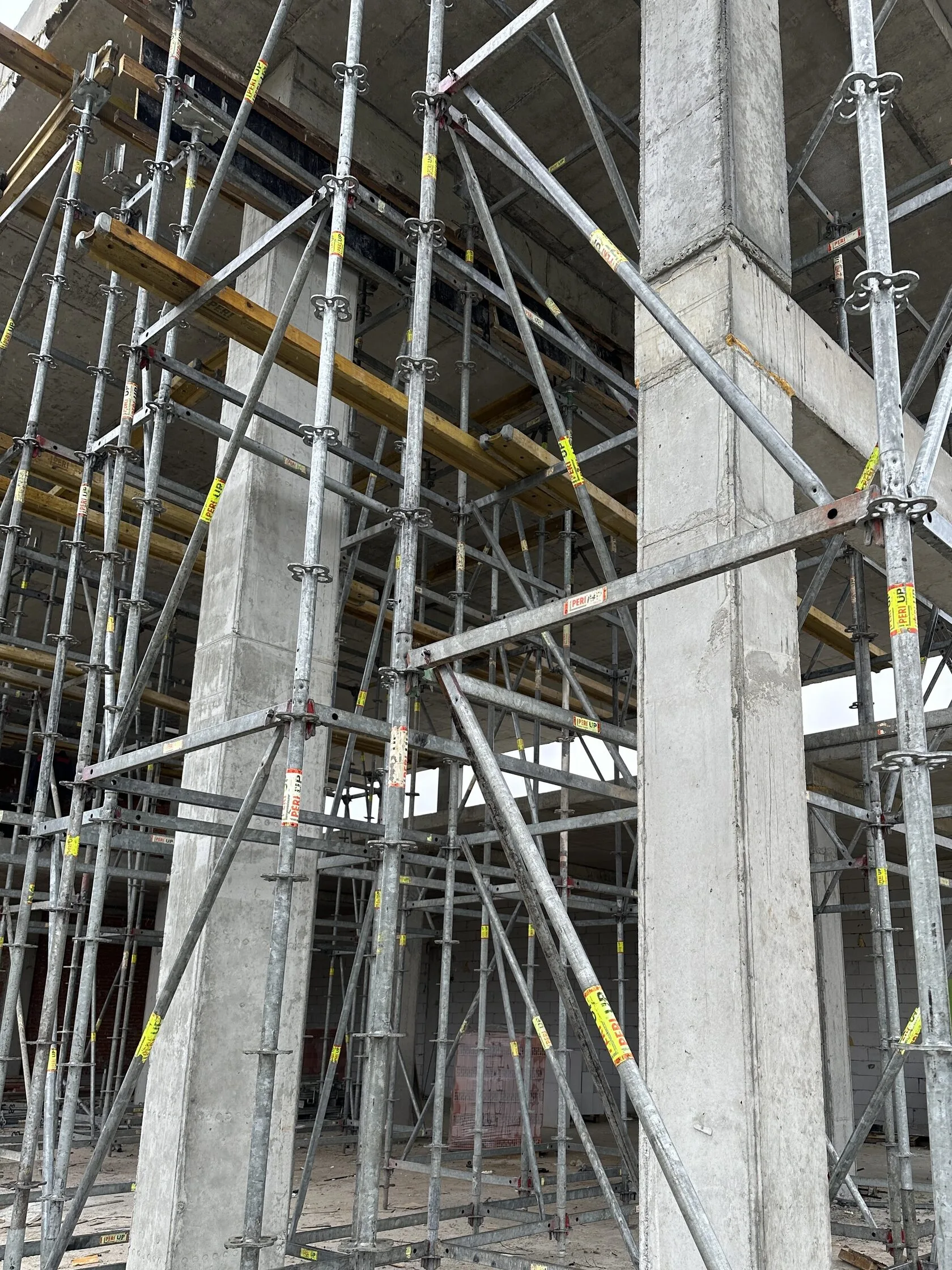

На первом этапе использовали щитовую опалубку для колонн первого этажа высотой 3,9 м, колонн высотой 6,6 м и лестнично-лифтового узла. Для высоких колонн применили щиты размером 2,7+2,7+1,2 м в комплекте с длинными раскосами. Заливку перекрытия последнего этажа разделили на три части в соответствии с конструктивными зонами здания.

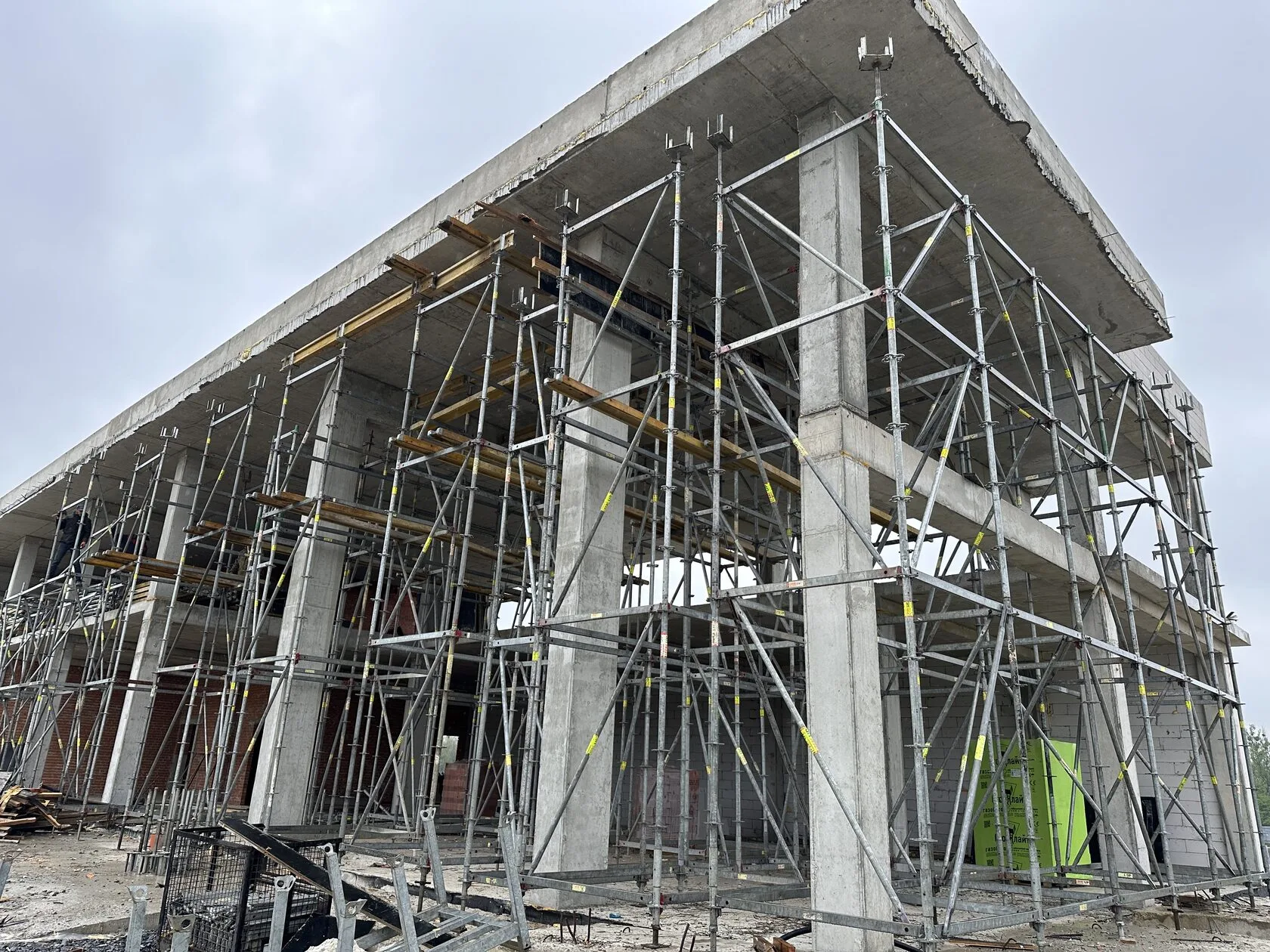

За пределами здания не было бетонного основания, поэтому во избежание просадки грунта и искривления плиты вместе с клиентом согласовали создание ровного основания из бетонных плит — на него опирались опорные леса под консольные выступы.

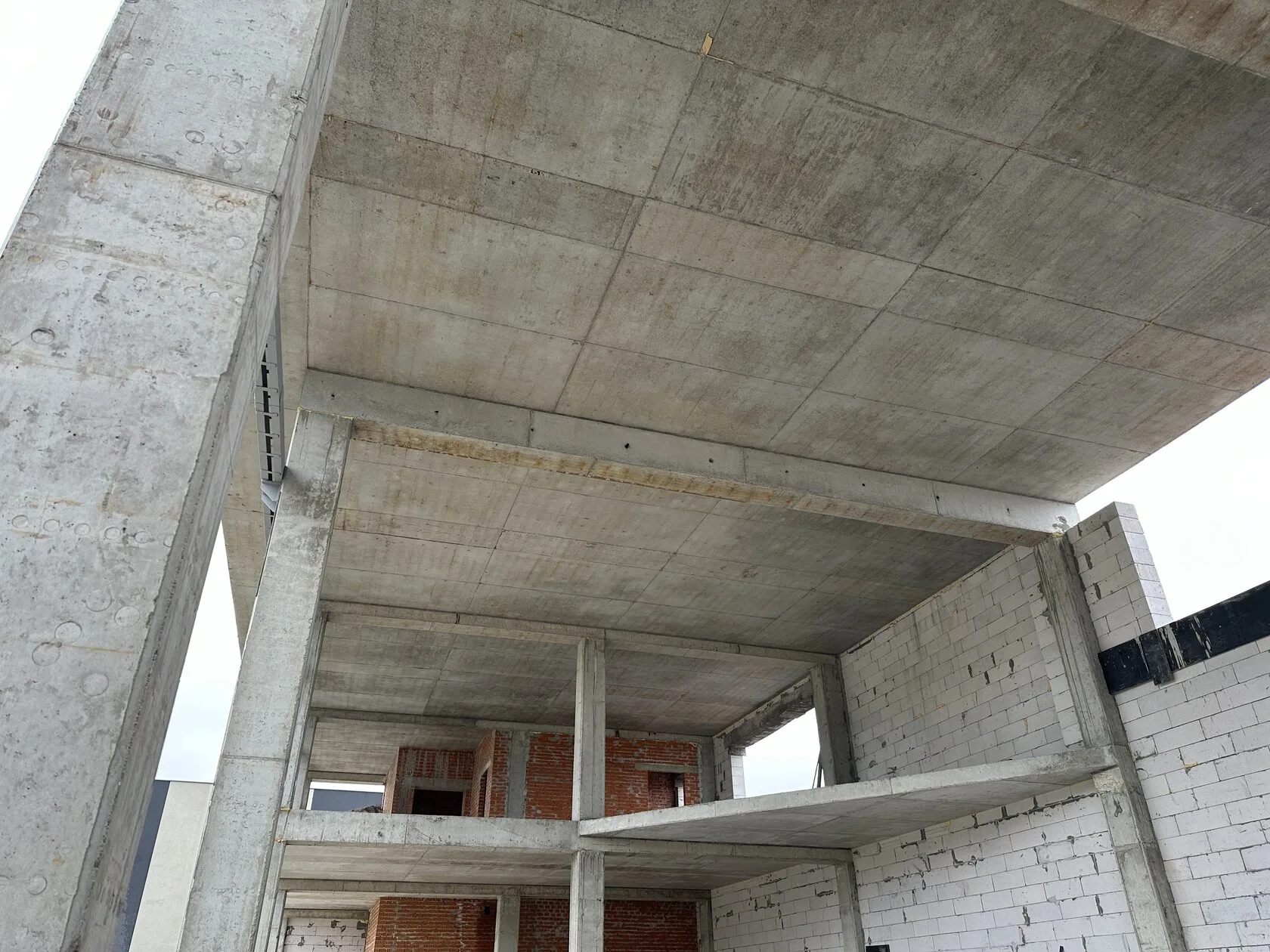

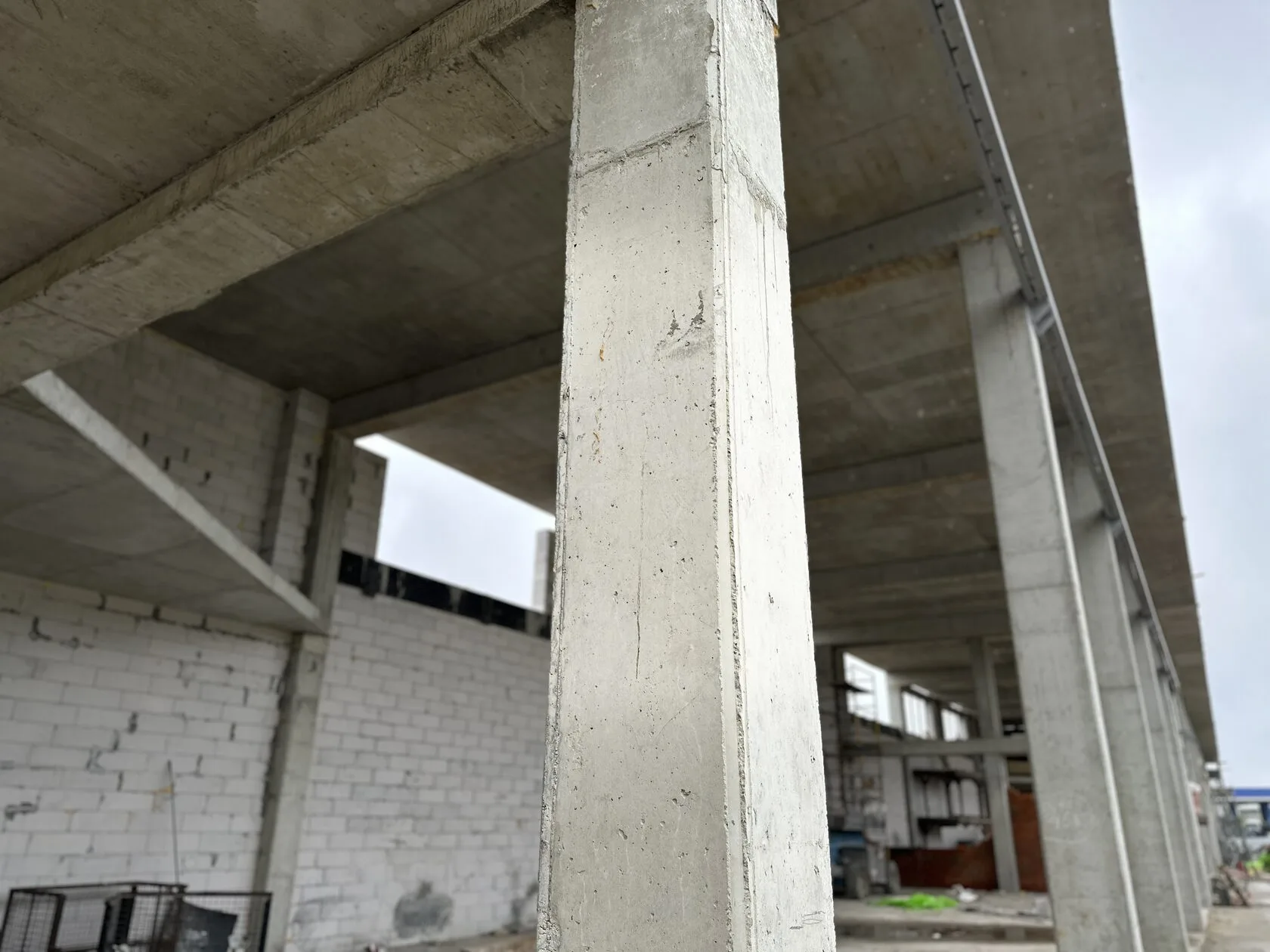

Чтобы обеспечить гладкий отпечаток бетона на всех вертикальных элементах, все щиты опалубки предоставили с новой ламинированной фанерой.
В зонах, где монтаж техникой был невозможен, использована облегченная щитовая система опалубки для ручной установки парапетов.
Использованное оборудование
Команда Будхаб снабдила объект полным комплектом горизонтальной и вертикальной опалубки, с учетом различных высот перекрытий, консольных выступов и требований к качеству бетонной поверхности. Общий вес оборудования на объекте составил около 130 тонн.
- Горизонтальная опалубка
площадь 900 м² - Опорные леса
- площадь 600 м²
- Вертикальная опалубка
площадь 180 м² - Ламинированная фанера
площадь 1 350 м²
Результат
Благодаря совместной планировке с техническим директором заказчика, поэтапной заливке и нестандартным инженерным решением удалось реализовать технически сложный объект в полном соответствии с проектом. Консольные выступы, разновысотные колонны, требования к лофт-поверхности бетона и ограничение работы крана – все эти вызовы решили без потери качества. Успешная реализация обеих очередей комплекса подтверждает долгосрочное доверие заказчика к компании Будхаб как к надежному партнеру.
