О проекте
Строительство нового завода «Карпатские минеральные воды» недалеко от села Хмелева в Золочевском районе — это вторая производственная площадка компании, занимающейся производством минеральных вод и безалкогольных напитков во Львовской области.
Площадь нового производственного корпуса составляет около 15 000 м², а будущая производительность предприятия — до 200 млн бутылок в год.

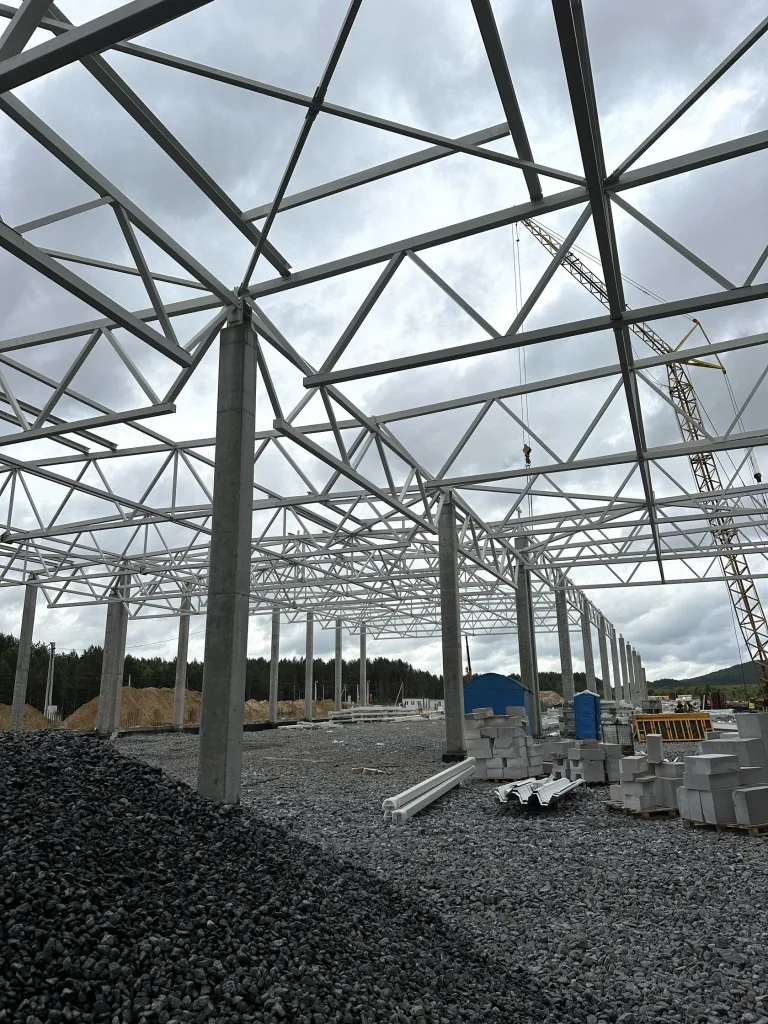

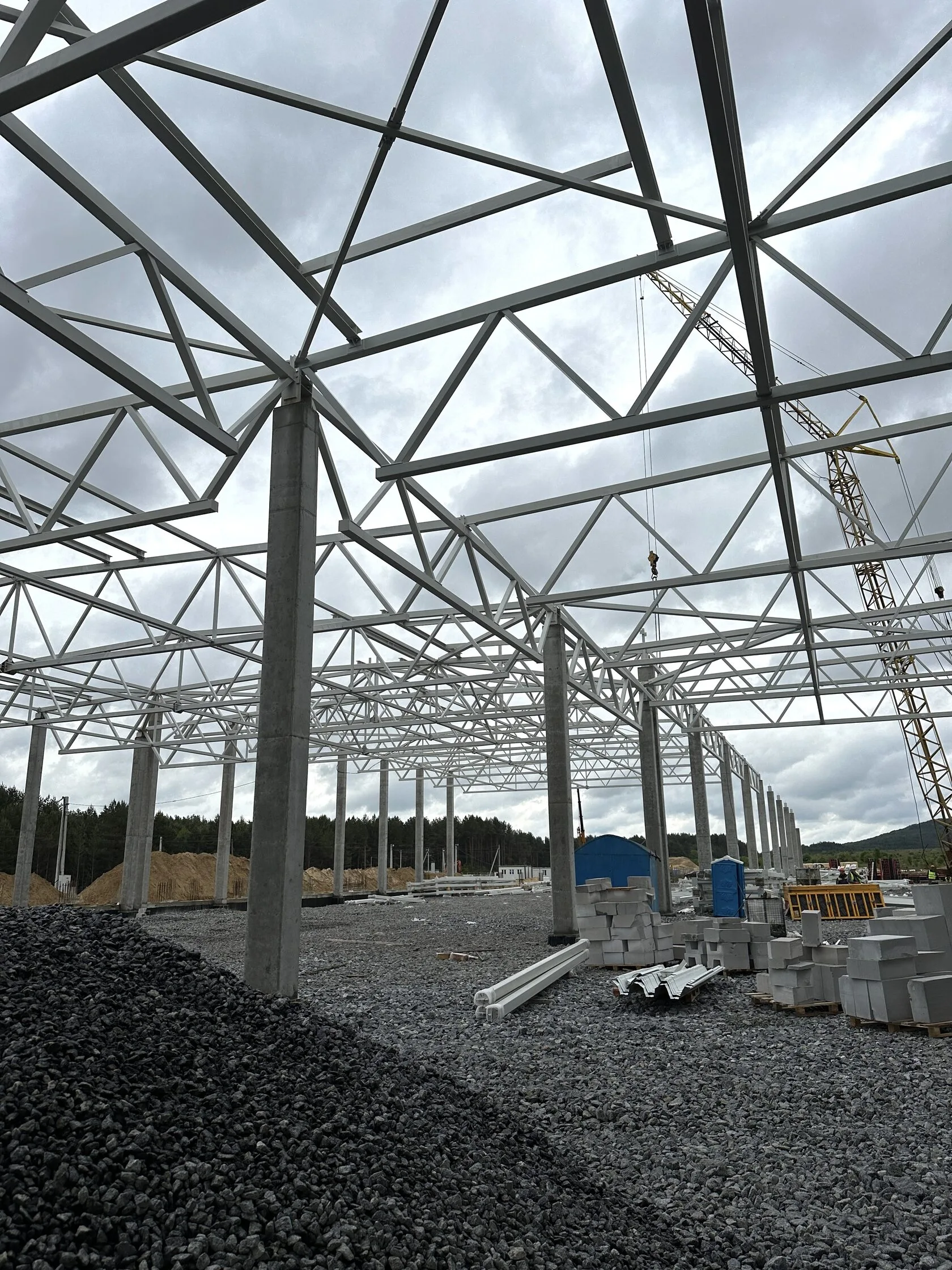

Комплекс строился в две очереди: сначала возводили основной производственный цех с заливкой 111 высоких колонн, служащих опорой для металлических ферм кровли, а затем — двухэтажный административно-бытовой корпус с 81 колонной.
Команда «Будхаб» обеспечила проект полным комплектом вертикальной и горизонтальной опалубки, логистикой, очисткой оборудования и инженерным сопровождением.
- клиент: «Карпатские минеральные воды»
- тип проекта: промышленный завод / производственный комплекс
- местоположение: с. Хмелева, Золочевский район, Львовская область
- площадь производственного корпуса: ~15 000 м²
- общая площадь опалубки: ~1 600 м
Запрос клиента
Генеральному подрядчику требовался надежный партнер, способный полностью удовлетворить потребность в опалубке для масштабного промышленного объекта: подбрать систему для заливки нестандартно высоких колонн высотой 6–9 м, рассчитать схему комплектации, обеспечить непрерывный темп монтажа без простоев между циклами заливки, а также взять на себя логистику и очистку оборудования. Критически важным было соблюдение графика строительства — завод должен был выйти на производство в установленные сроки.
Вызовы

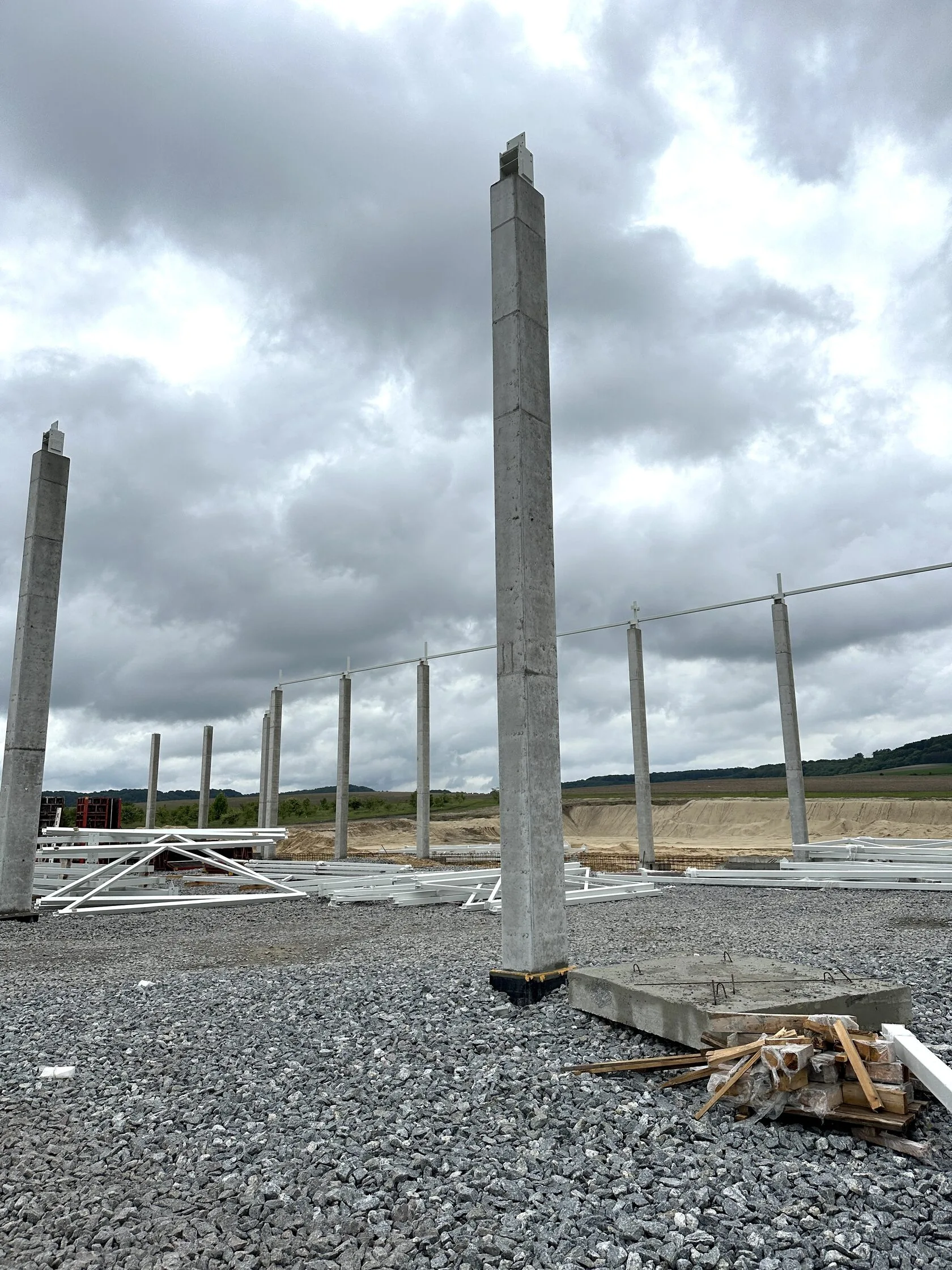

Масштаб строительства предусматривал возведение 192 опорных элементов, из которых 111 в главном производственном цехе имели нестандартную высоту от 6 до 9 м. Основной инженерной задачей стало бетонирование этих сверхвысоких колонн (служащих опорой для металлических ферм покрытия) за один цикл — без образования холодных швов и с сохранением идеальной геометрии. Значительные объемы и разделение объекта на две очереди требовали точного расчета и комбинирования универсальных комплектов крупнопанельной опалубки, чтобы обеспечить непрерывную параллельную работу бригад на разных участках и полностью исключить технологические простои.
- Высота колонн (производственный цех):
6-9 м - Количество колонн (цех):
111 шт. - Количество колонн (административный корпус):
81 шт. - Площадь горизонтальной опалубки:
1 200 м²
Наши решения

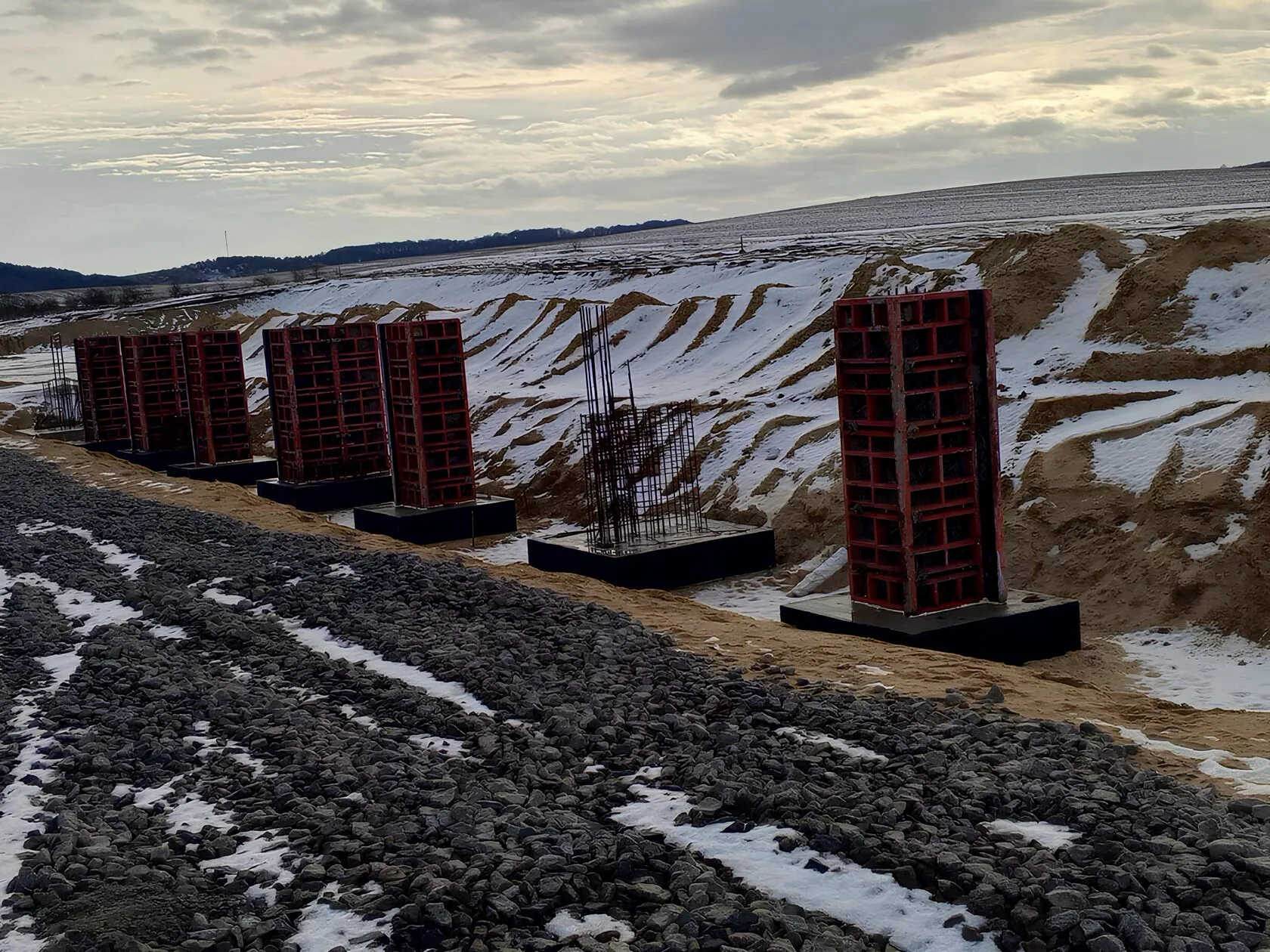

Еще на подготовительном этапе инженерный отдел «Будхаб» выполнил расчет опалубки для колонн нестандартной высоты и разработал схему расстановки щитов системы PERI TRIO / TRS размерами 3,30х0,90 м, 3,00х0,90 м и 1,20х0,90 м. Такая комбинация позволила формировать высоту колонны одним набором без образования холодного шва и сохранить точную геометрию по всей высоте.
Комплектация предусматривала несколько универсальных комплектов опалубки, что позволяло одновременно вести работы на разных участках и полностью исключить простои между циклами заливки.

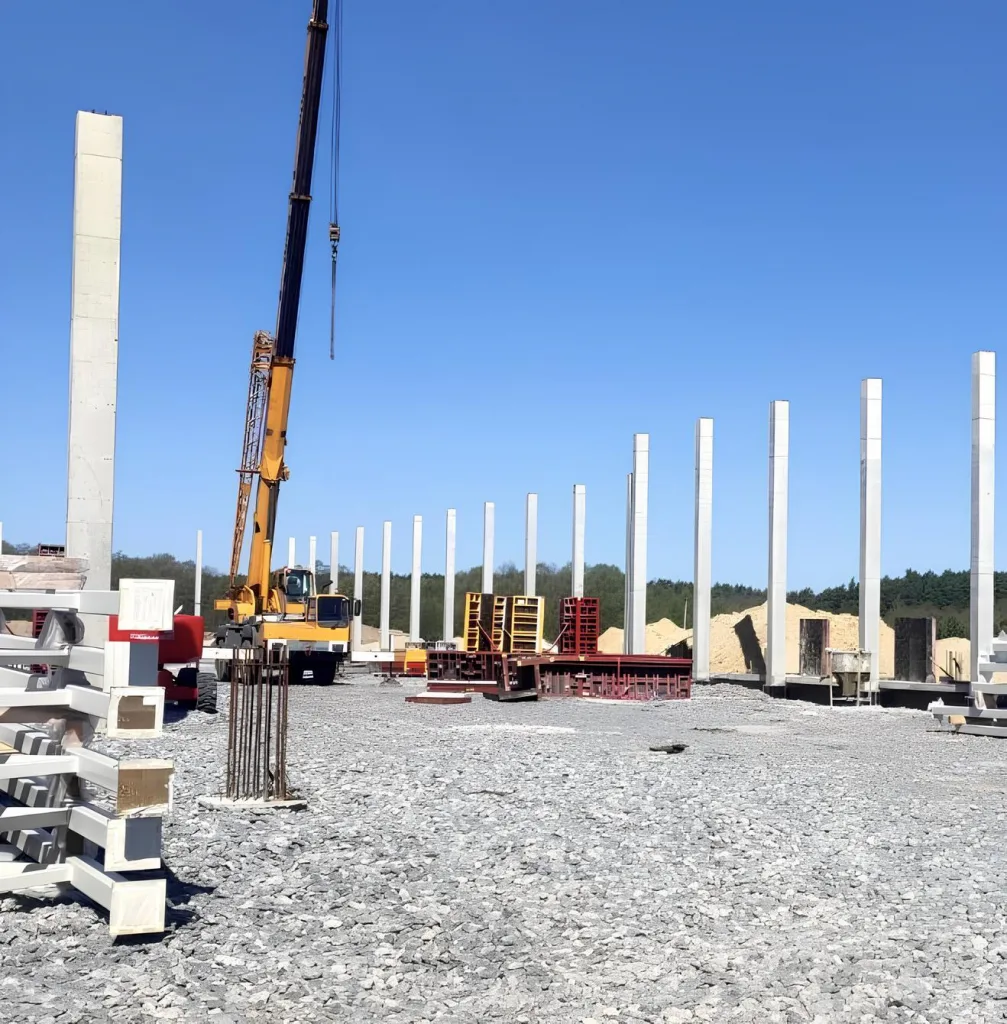

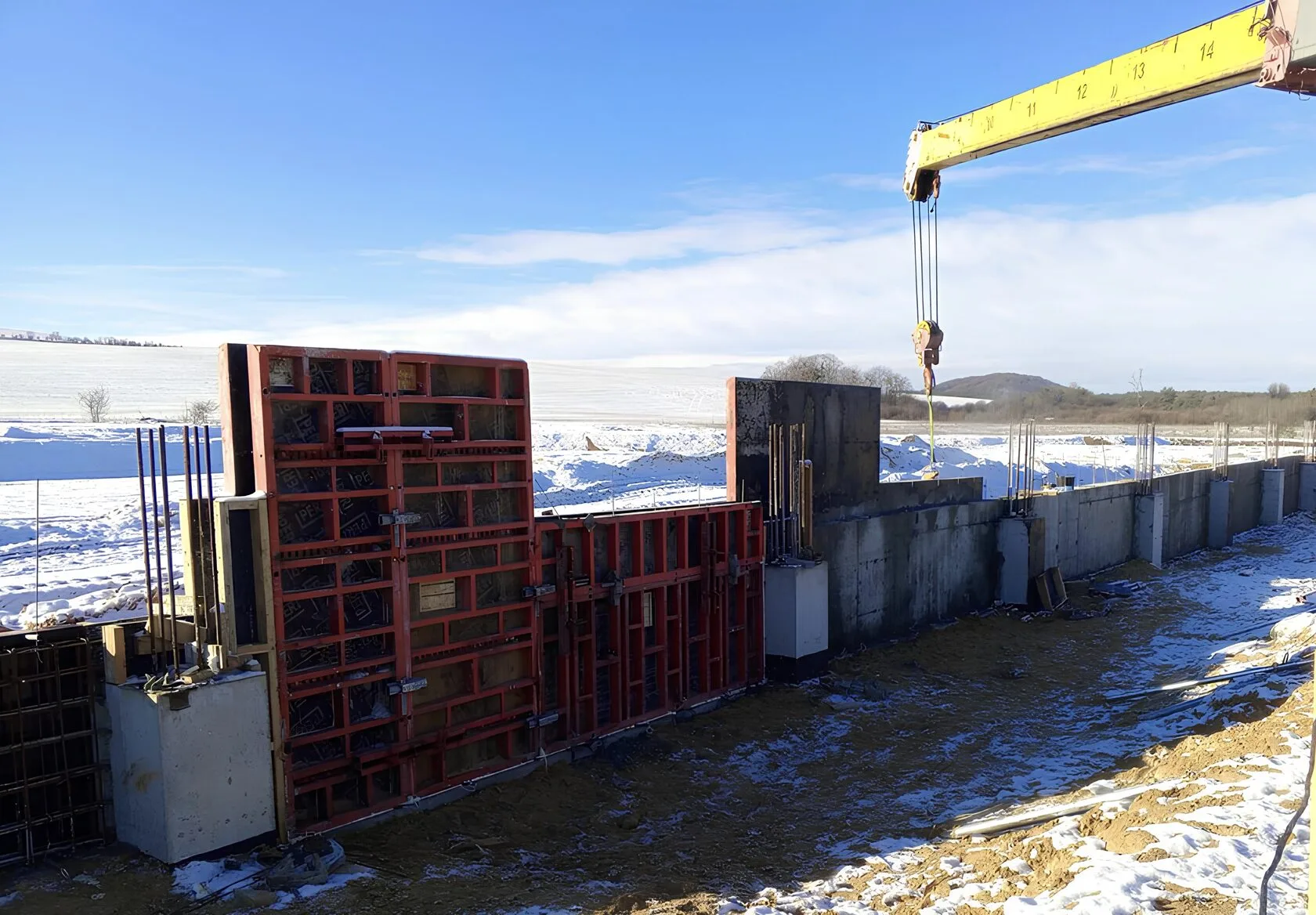

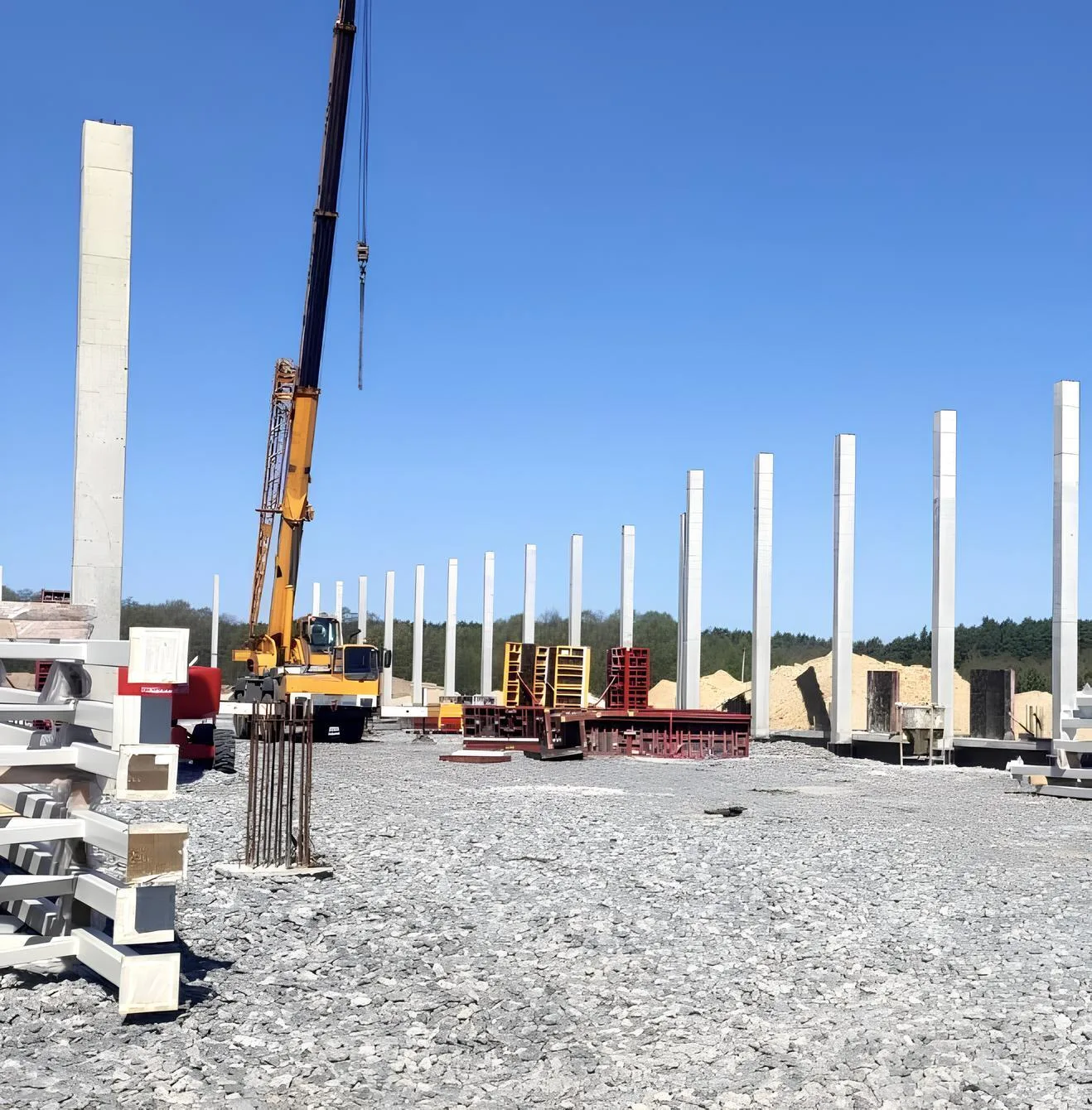

Для первой очереди — производственного цеха — подобрали вертикальную опалубку для заливки 111 высоких колонн. Для второй очереди — административно-бытового корпуса — предоставили горизонтальную и вертикальную опалубку для заливки перекрытий и 81 колонны стандартной высоты.
«Будхаб» организовал доставку и возврат оборудования, очистку каждой партии между циклами заливки и инженерное сопровождение на всех этапах монолитных работ.
Использованное оборудование
Команда «Будхаб» обеспечила объект полным комплектом горизонтальной и вертикальной опалубки для двух этапов строительства — производственного цеха и административно-бытового корпуса.
- Горизонтальная опалубка:
площадь 1 200 м² - Вертикальная опалубка:
площадь 380 м² - Ламинированная фанера:
площадь 1 500 м² - Расходные материалы: разделительная смазка на водной основе, звездочки, трубки, конусы, пробки, фанера для подрезки
Результат
Слаженная работа между генеральным подрядчиком и командой «Будхаб» обеспечила непрерывный темп монолитных работ и точное соблюдение графика строительства на обоих этапах. Подбор комбинации опалубочных щитов PERI TRIO / TRS позволил производить заливку колонн высотой до 9 м без холодного шва — с точной геометрией и минимальными простоями между циклами.
Завод «Карпатские минеральные воды» стал одним из крупнейших промышленных проектов в портфеле Будхаб и подтвердил способность компании эффективно управлять масштабными объектами с нестандартными конструктивными решениями.
