Про проєкт
«Оглядова вежа» у місті Яремче — унікальний архітектурний об’єкт, що стане однією із туристичних візитівок Карпатського регіону. Загальна висота вежі — 22 м: верхня частина з металу та скла зводиться іншими підрядниками, а команда Будхаб долучилась до проєкту на етапі монолітних робіт, а саме реалізації фундаменту й підпірних стінок у пішохідній зоні.
Круглий фундамент діаметром 9,49 м став технічно складним завданням, що вимагало детального інженерного розрахунку й точності виконання робіт.
- тип проєкту:
інфраструктурний / туристичний об’єкт - локація:
м. Яремче - період співпраці:
~1,5 місяця
Запит клієнта
Клієнт звернувся із запитом на реалізацію фундаменту під оглядову вежу в умовах складної гірської геології та стислих термінів будівництва. Технічною вимогою була максимально кругла форма фундаменту діаметром 9,49 м, а опалубна конструкція мала витримати навантаження в глибокому котловані з високим ризиком осипання ґрунту. Паралельно стояло завдання вкластись у визначений бюджет без втрати якості та завершити всі монолітні роботи за два місяці.
Виклики
Глибокий котлован у гірських умовах із нестабільним ґрунтом висував жорсткі вимоги до стійкості конструкції: опалубка мала бути достатньо надійною, щоб витримати тиск масивного круглого фундаменту заввишки 4,5 м і водночас зберегти точну геометрію по всьому периметру діаметра 9,49 м. Окремим викликом стало поєднання двох суперечливих вимог — висока якість виконання в межах чітко обмеженого бюджету і все це у двомісячний термін.
- Висота вежі:
22 м - Діаметр фундаменту:
9,49 м - Висота фундаменту:
4,5 м - Термін реалізації:
2 місяці
Наші рішення
Команда Будхаб запропонувала клієнту два варіанти. Перший — кругла стінова опалубка (наприклад, система Peri Rundflex), що забезпечує ідеальну круглу форму будь-якого діаметра, проте є дорожчою та складнішою в монтажі. Другий — сегментна опалубка з шарнірними кутами: простіша у монтажі, доступніша за ціною і повністю відповідала вимогам проєкту. Після детального аналізу переваг і недоліків клієнт обрав другий варіант.

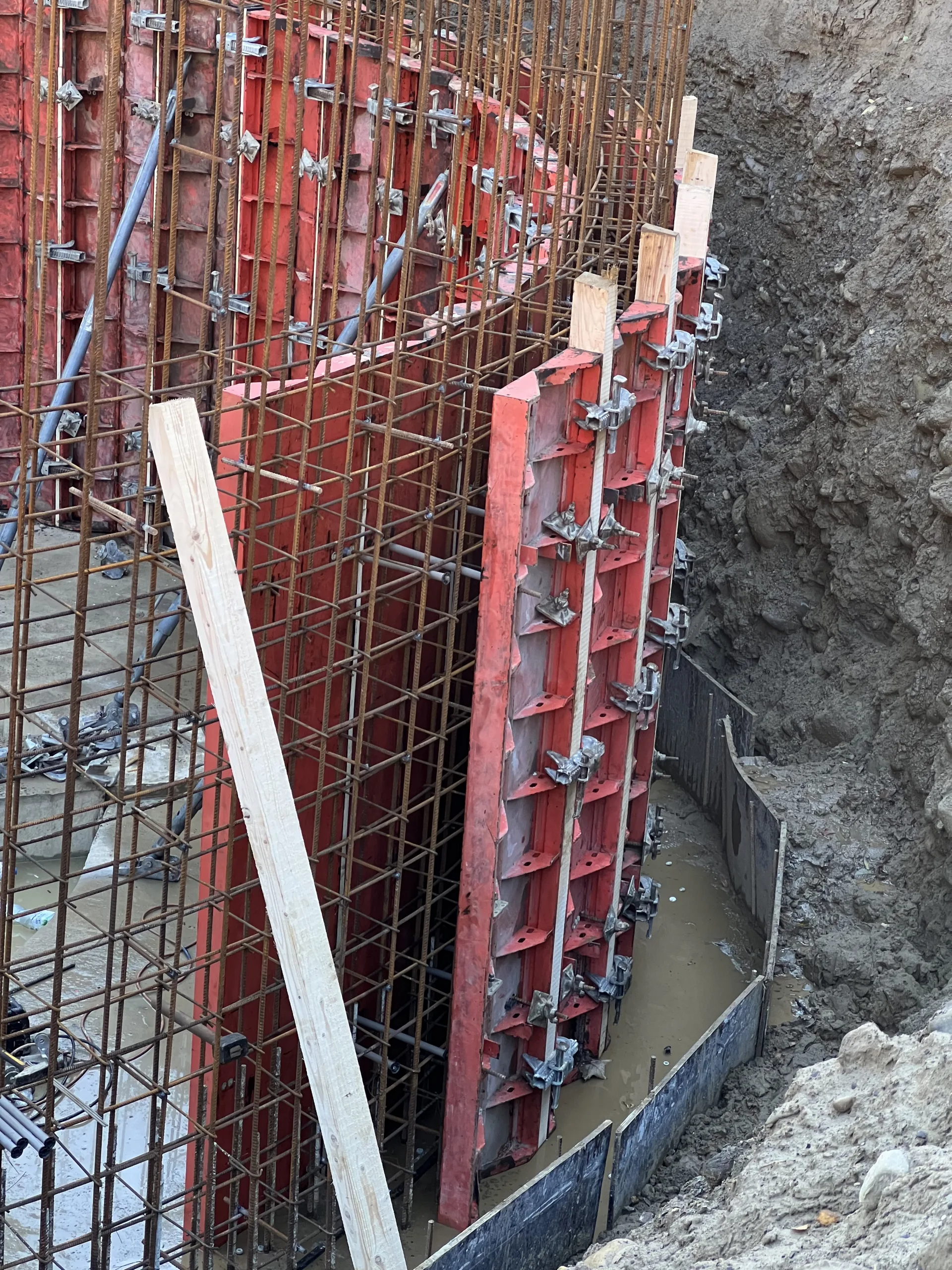

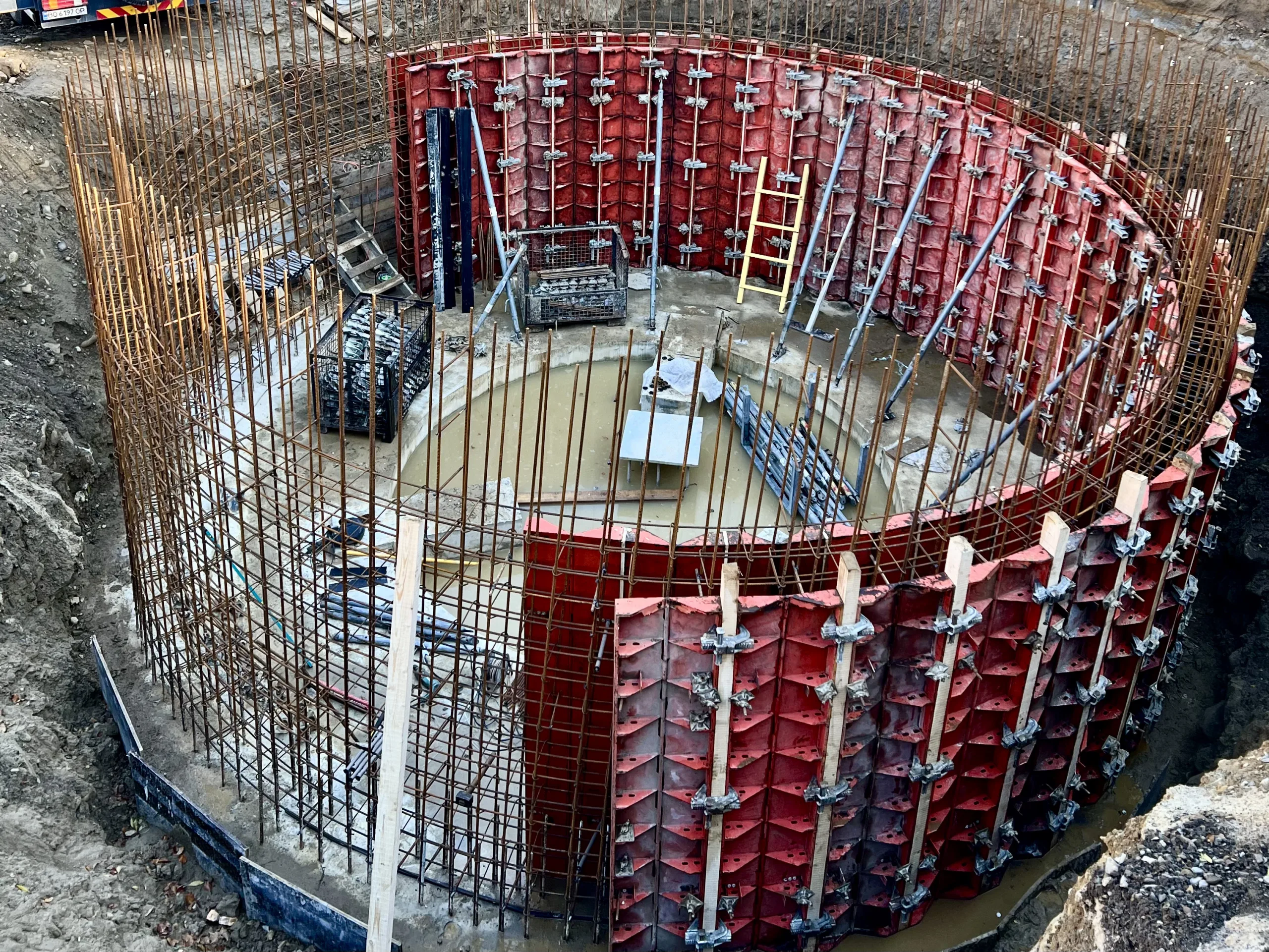

Інженерний відділ запроєктував схему розкладки щитів із кроком сегментів 300 мм — це дозволило забезпечити форму, максимально наближену до ідеально круглої, з мінімальними відхиленнями. Для реалізації використали 94 шарнірних кути та понад 150 м² вертикальних щитів для підпірних стін.
Фундамент заввишки 4,5 м заливали у два етапи: 1-й рівень — 3 м, 2-й — 1,5 м. Застосували метод підняття опалубки та її закріплення до вже затверділого бетону, що забезпечило стійкість і точність конструкції. Похибка розмірів становила менш як 5 мм.

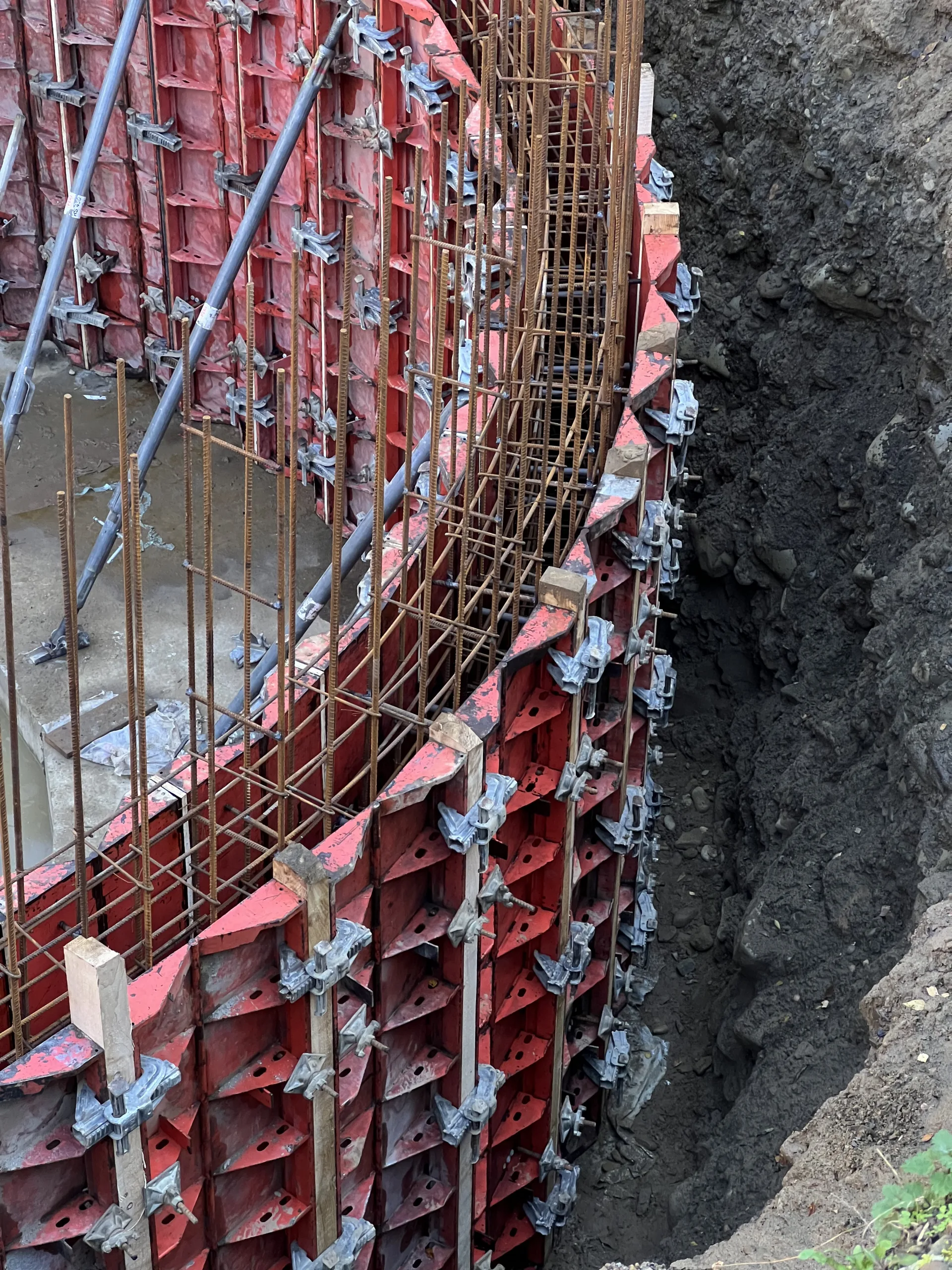

Для стабілізації в умовах глибокого котловану з осипанням ґрунту використовували довгі розкоси для вертикальних елементів і додаткові кронштейни риштування — для зручності заливки бетону та безпеки працівників.
Використане обладнання
Команда Будхаб забезпечила об’єкт повним комплектом вертикальної опалубки з урахуванням нестандартної круглої геометрії фундаменту та підпірних стін пішохідної зони.
- Вертикальна опалубка:
площа 320 м², висота 4,15 м - Ламінована фанера:
площа 65 м²
Результат

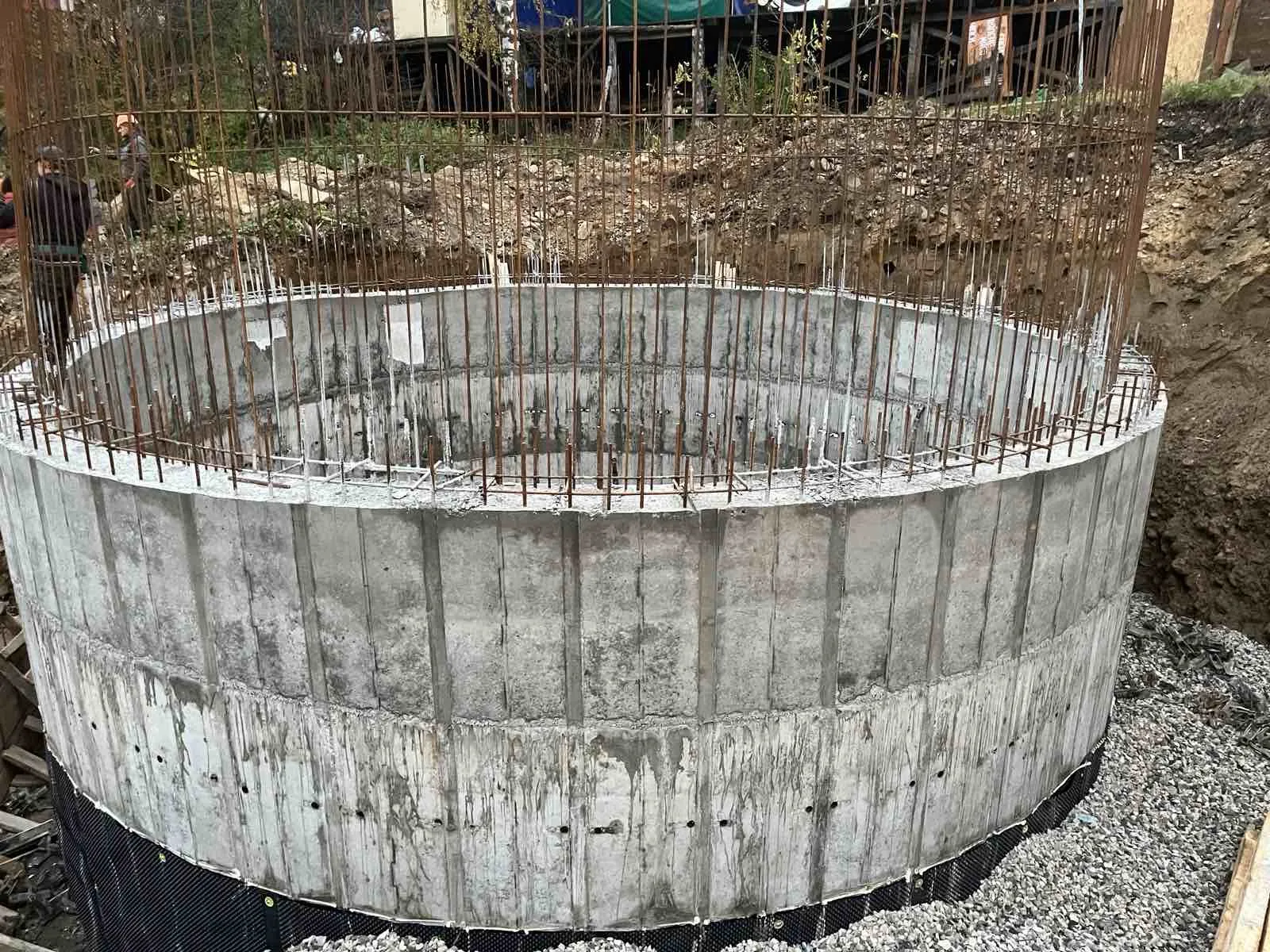

Завдяки правильно підібраній системі опалубки, чіткій організації логістики та інженерному супроводу фундамент було виконано з точністю до 5 мм — це дозволило наступним підрядникам розпочати монтаж металевих конструкцій без жодних затримок. Усі монолітні роботи завершили у межах відведеного терміну та бюджету. Підпірні стіни пішохідної зони з заокругленими вузлами малого радіуса також виконали бездоганно. Проєкт підтвердив ефективність сегментної опалубки з шарнірними кутами для нестандартних круглих конструкцій.
