Про проєкт

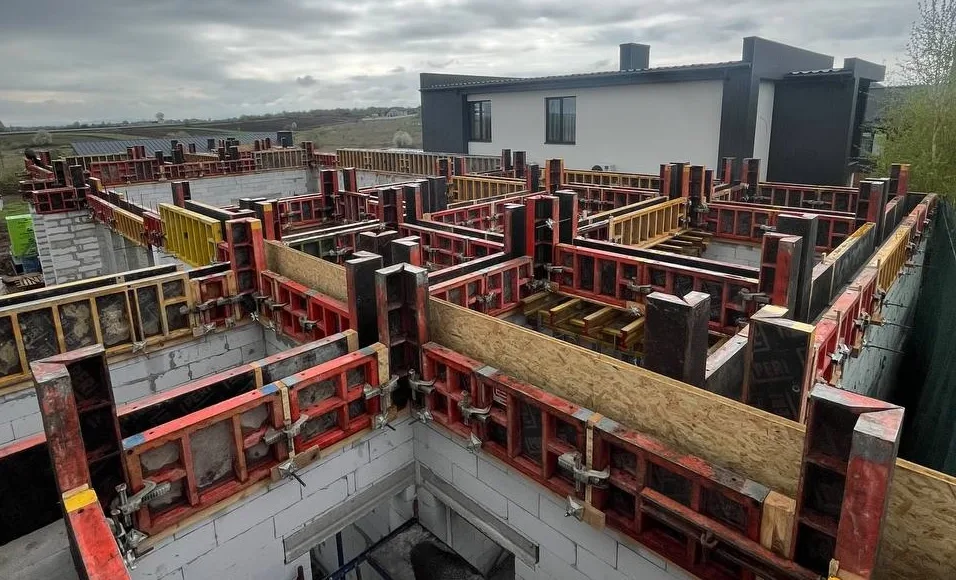

Відпочинковий будинок у селі Виннички — приватний об’єкт площею понад 450 м², зведений неподалік Львова. У конструкції поєднано монолітну та збірну частини: монолітне перекриття підсилили армопоясами, балками та колонами, збірні круглопустотні плити перекрили прольоти до 9 м без ригелів і забезпечили рівну поверхню стелі.
Будівля має складний план із великою кількістю кімнат і різними висотними відмітками — армопояси розташовані на різних рівнях і мають змінну висоту від 400 до 600 мм. Монтаж виконували частково вручну з риштувань, частково — за допомогою маніпулятора підрядника
- тип проєкту:
приватне будівництво - локація:
с. Виннички, Львівська обл. - загальна площа обʼєкту:
понад 450 м²
Запит клієнта
Підрядник звернувся із завданням скомплектувати опалубку для армопоясів, балок, колон і частини перекриттів складного індивідуального будинку. Основні обмеження: ручний монтаж по всьому периметру (кран доступний лише з одного боку), змінна висота армопоясів від 400 до 600 мм і необхідність залити всі армопояси за один день. Додатково — мінімізувати витрати на фанеру та розхідні матеріали без втрати надійності.
Виклики
Складний план будинку з перепадами висот і змінними армопоясами від 400 до 600 мм потребував гнучкої системи, яка не вимагає підрізки фанери на кожній ділянці. Одночасно вся заливка армопоясів мала відбуватись в один день — тож комплект мав закривати весь периметр без перестановок. Обмежений доступ для техніки виключав важку сталеву опалубку на більшій частині периметра: бригада мала монтувати вручну з риштувань. Змішана конструкція — монолітні та збірні ділянки — вимагала окремої комплектації горизонтальної опалубки з телескопічними стійками різних висот.
- вертикальна опалубка:
550-570 м² - горизонтальна опалубка:
120-150 м² - змінна висота армопоясів:
400-600 мм - прольоти збірного перекриття:
до 9 м

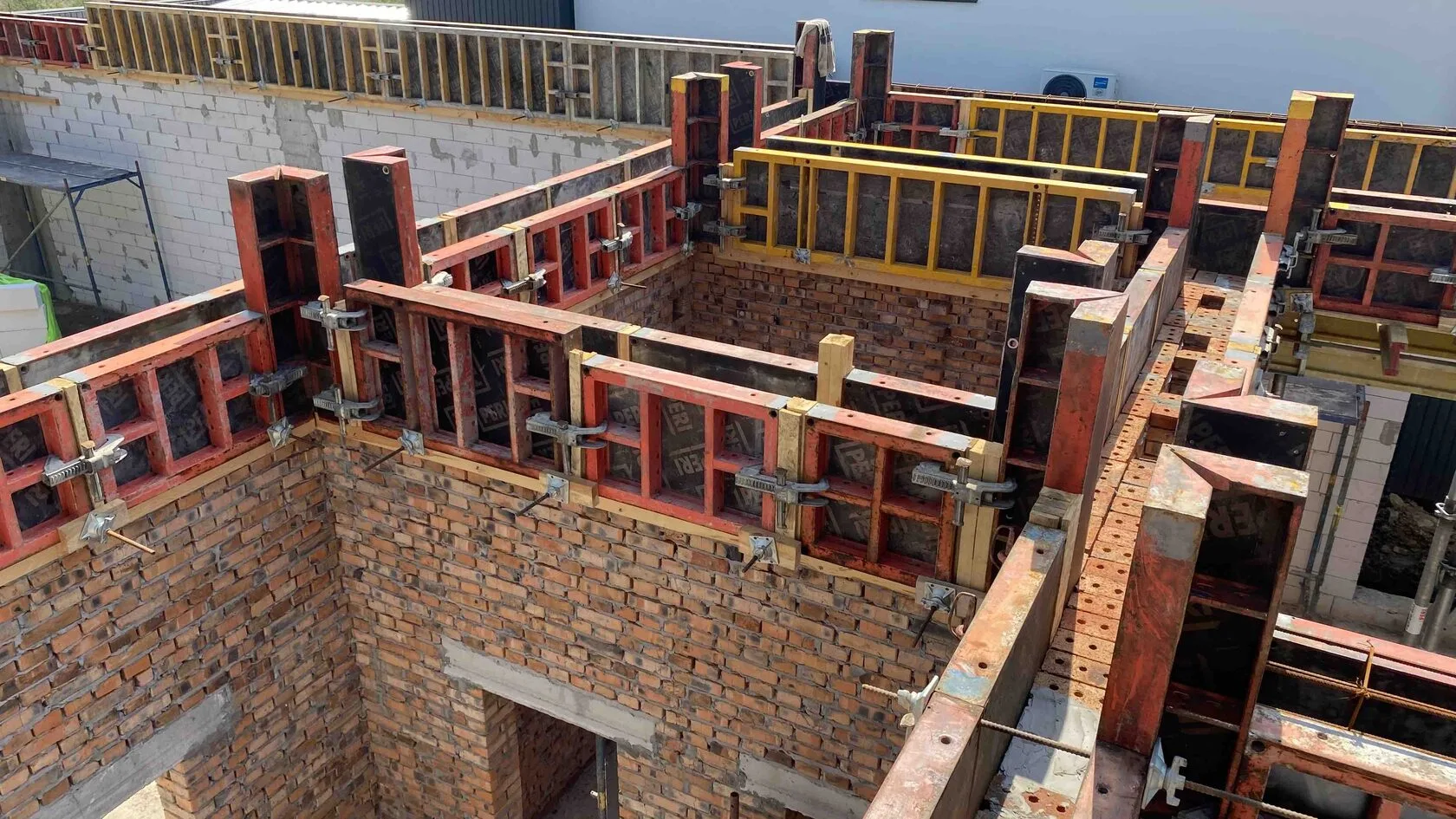

Основу комплекту склали алюмінієві щити PERI TRIO 2,70×0,90 м — легкі, але з тією самою несучою здатністю, що й сталеві. Бригада монтувала їх вручну з риштувань без залучення важкої техніки. Маніпулятор підрядника подавав обладнання лише на важкодоступні ділянки з одного боку об’єкта.

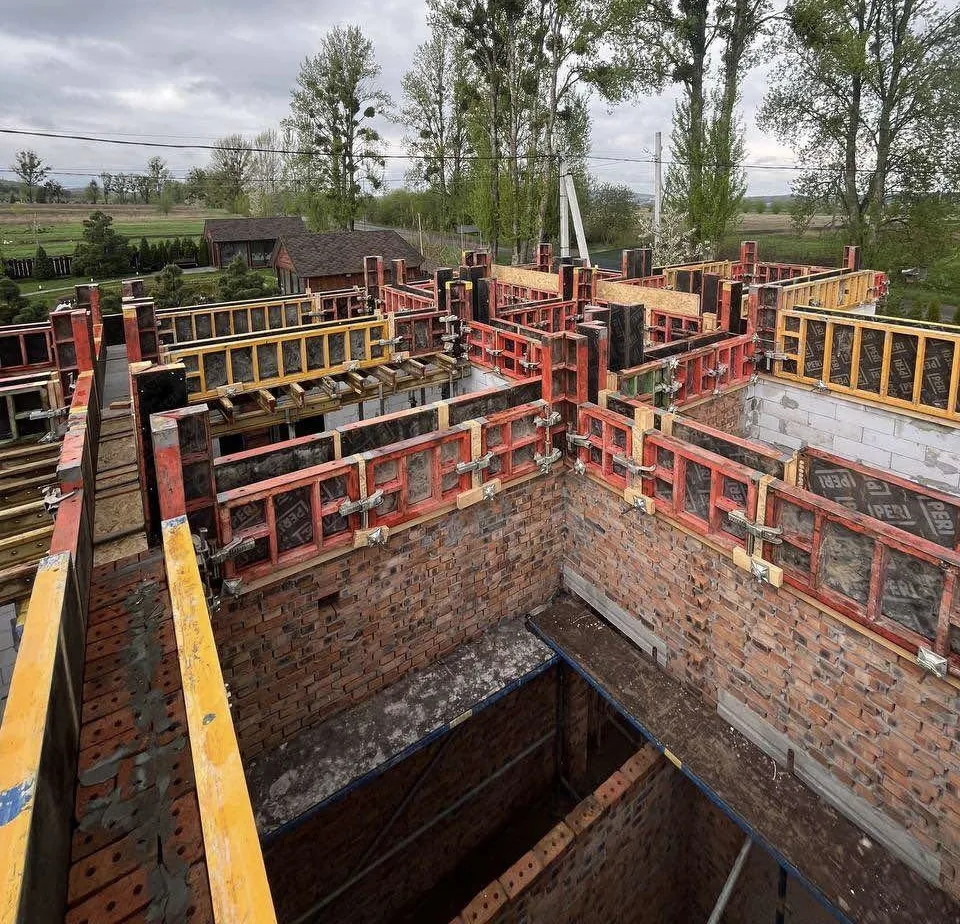

Металеві добірні щити PERI TRIO висотою 0,60 м і шириною 72, 60 та 30 см дозволили точно закривати армопояси від 400 до 600 мм без підрізки фанери та зайвих стиків — швидко, чисто, з мінімальною кількістю монтажних елементів.
Для монолітної частини перекриттів (120-150 м²) підібрано телескопічні стійки висотою 3, 3,5 і 5 м — під різні висотні відмітки будинку. Систему доповнено триногами, головками та рамками для стійкості на краях і в зонах зосередженого навантаження. Фанера ОДЕК 21 мм забезпечила якісну геометрію без прогинів.
Під час монтажу збірного перекриття частина обладнання тимчасово не використовувалась. Будхаб заздалегідь погодив ці паузи й адаптував терміни оренди до реального темпу будівництва — без тиску і додаткових витрат для клієнта.
Використане обладнання
Команда Будхаб підібрала комбіновану систему вертикальної та горизонтальної опалубки під складний план будинку з перепадами висот і змішаною конструкцією перекриттів.
- Вертикальна опалубка
площа 550-570 м² - Горизонтальна опалубка
площа 120-150 м² - Розхідні матеріали
- формувальне мастило на водній основі, зірочки, трубки, конуси, пробки
Результат

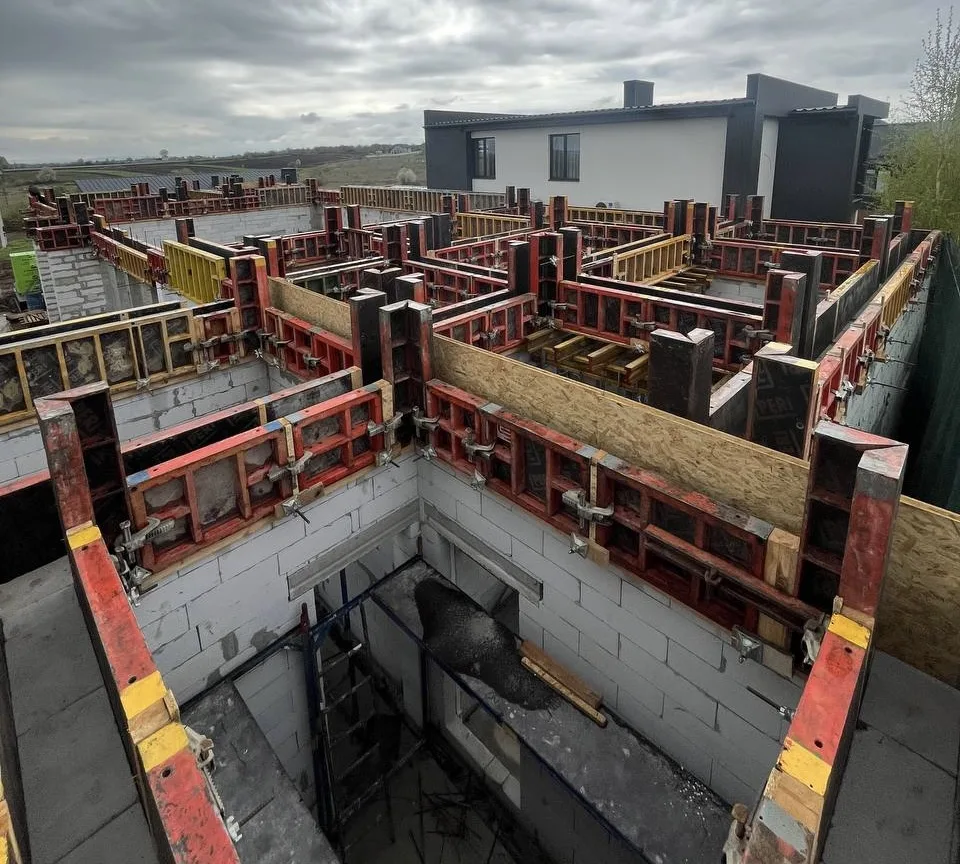

Усі армопояси залили в один день без перестановок і втрат геометрії. Алюмінієва система дозволила бригаді монтувати опалубку вручну по всьому периметру без залучення додаткової техніки. Добірні щити 0,60 м закрили змінну висоту армопоясів без підрізки фанери — витрата розхідних матеріалів виявилась мінімальною. Гнучкий графік оренди без штрафів дозволив бригаді спокійно чергувати монолітні та збірні роботи в зручному ритмі.
