Про проєкт

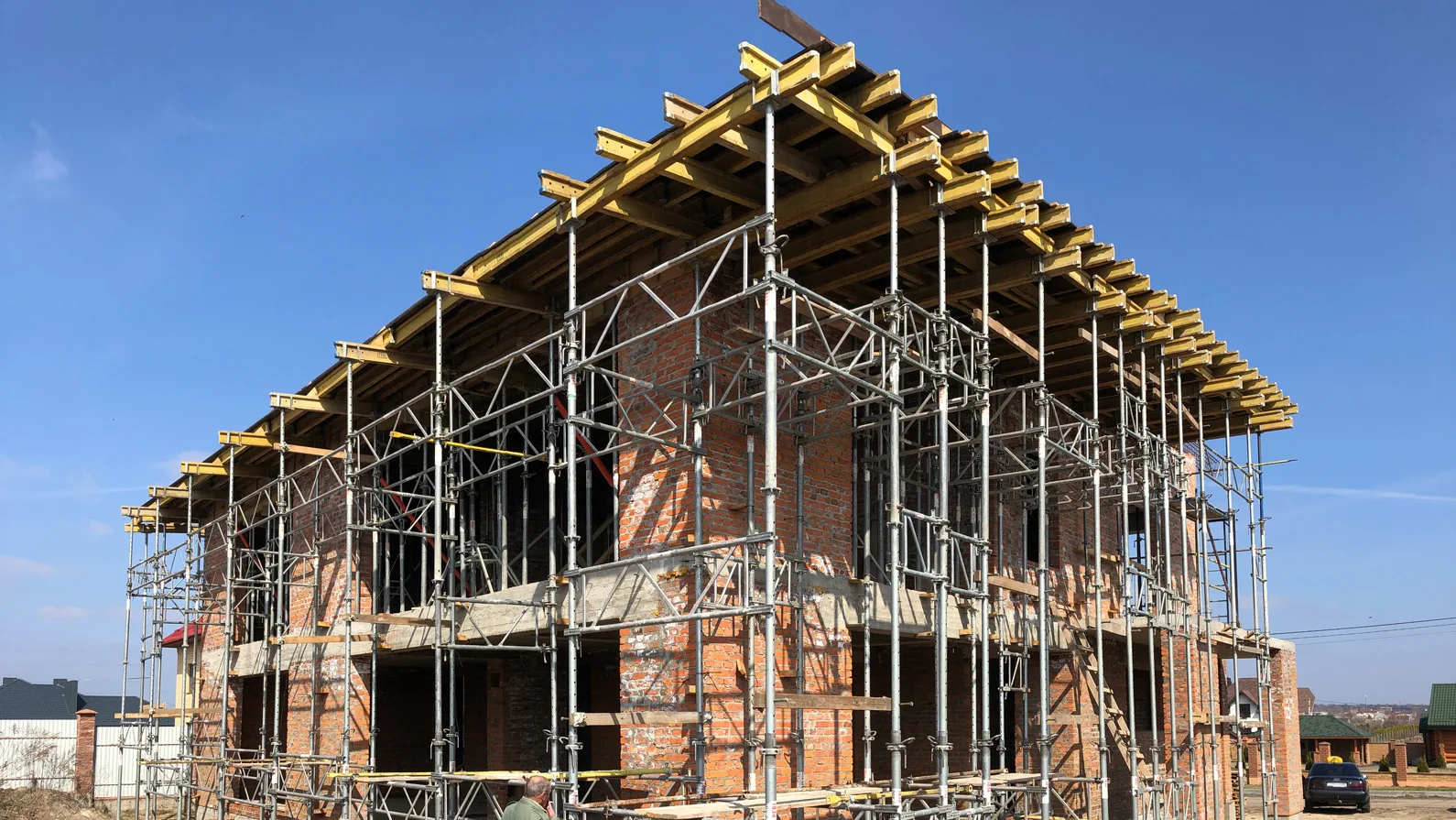

Приватний котедж мав нестандартне архітектурне рішення: монолітне перекриття із перепадом висот між крайніми точками 1,37 м.

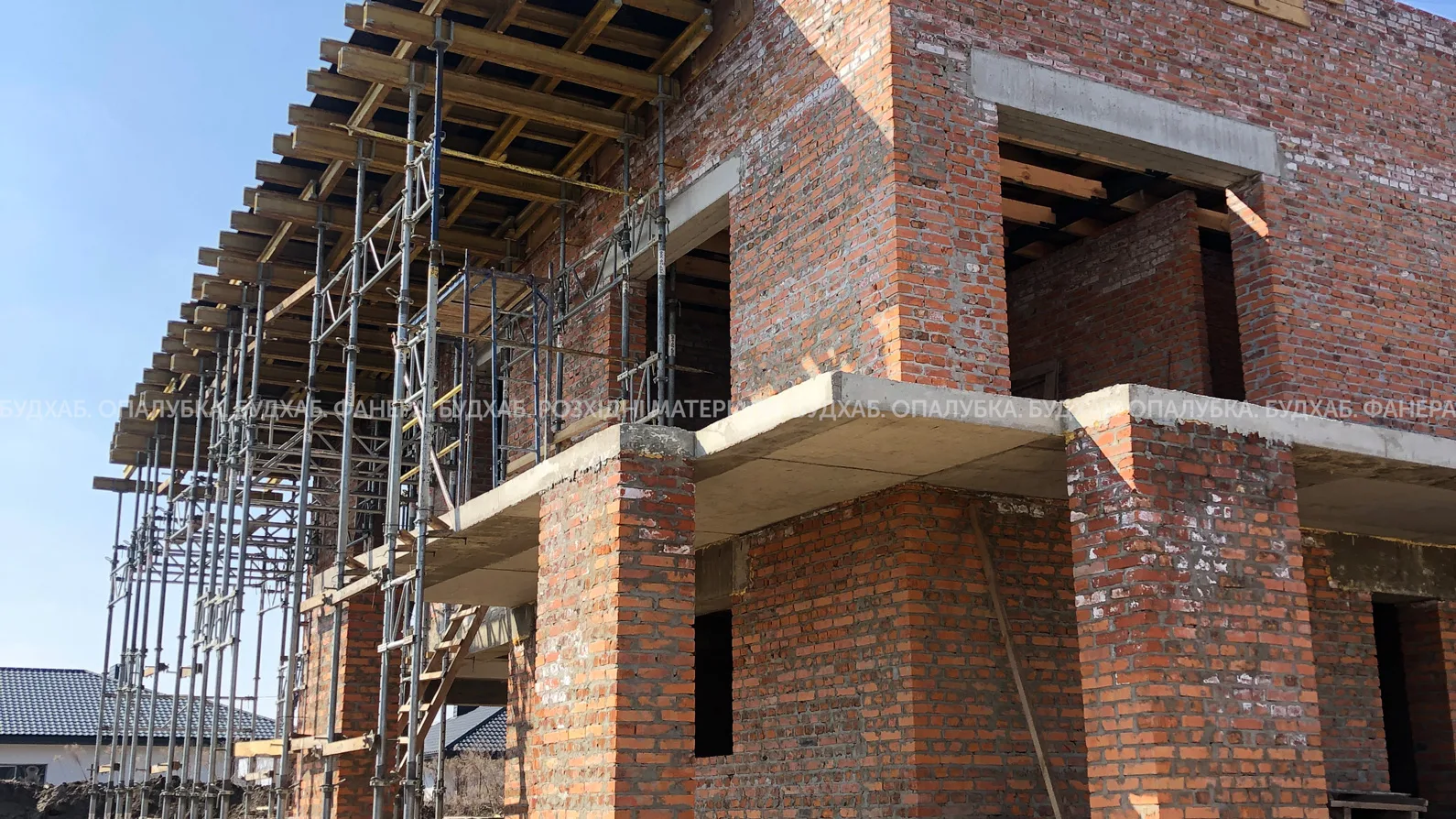

Перекриття виступало за межі будинку, утворивши консолі різної ширини — 1,25 м з одного боку та 2,50 м з іншого — на висоті 8,20 м від рівня землі.
- тип проєкту:
приватний котедж - висота перекриття:
8,20 м - перепад висот перекриття:
1,37 м
Запит клієнта
Клієнт мав власне обладнання стандартних розмірів для заливки перекриття і звернувся у Будхаб із двома конкретними завданнями: доукомплектувати об’єкт опалубкою для заливки високих консолів та отримати інженерний розрахунок схеми розкладки обладнання — з урахуванням нестандартної висоти та перепадів рівнів перекриття.
Виклики
Складна геометрія монолітного перекриття з різким перепадом висот у 1,37 м і наявність масивних консолей (вильотом до 2,50 м) на значній висоті — 8,20 м. Базове обладнання стандартних розмірів, яке вже мав замовник, абсолютно не підходило для реалізації таких виступаючих елементів. Головним завданням став точний інженерний розрахунок нестандартних вузлів: необхідно було безпечно скомбінувати наявну опалубку клієнта з додатковими висотними системами та забезпечити просторову стійкість опор під час заливки.
- Висота перекриття:
8,20 м - Перепад висот:
1,37 м - Консоль (бік 1):
1,25 м - Консоль (бік 2):
2,50 м
Наші рішення
Інженерний відділ Будхаб запроєктував схему розкладки обладнання з урахуванням перепаду висот перекриття та консольних виступів із обох боків будівлі. Клієнт отримав детальне супровідне креслення для монтажу.

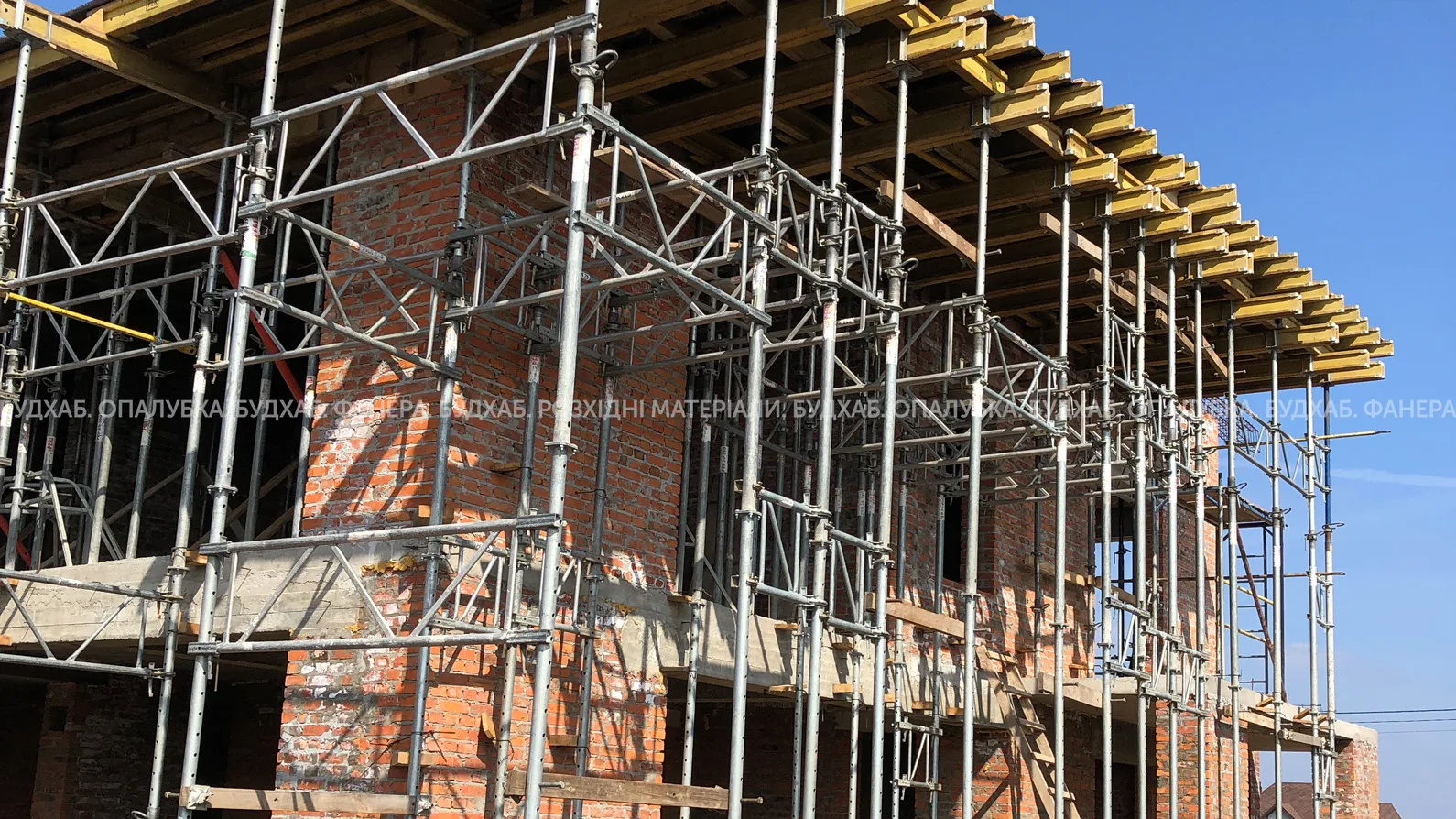

Для забезпечення стійкості опорних елементів на висоті 8,20 м використали рамки PRK — вони зв’язують стійки між собою та роблять неможливим їх зміщення під навантаженням від бетону.
Ми провели шеф-монтаж обладнання на об’єкті, забезпечили клієнта необхідними витратними матеріалами та організували доставку й повернення опалубки.
Використане обладнання
Будхаб доукомплектував власне обладнання клієнта спеціалізованими елементами для роботи на нестандартній висоті та заливки консольних виступів.
- Горизонтальна опалубка:
стійки 5 м, 2 тонни; рамки PRK
Результат
Завдяки точному інженерному розрахунку схеми розкладки, рамкам PRK для стабілізації стійок на висоті 8,20 м і шеф-монтажу перекриття з консолями різної ширини та нерівним перепадом висот залили без ускладнень. Підхід Будхаб доукомплектувати наявне обладнання клієнта лише необхідним мінімумом дозволив вирішити нестандартне завдання без зайвих витрат.
