Про проєкт
McDonald’s на вул. Патона у Львові — новий заклад міжнародної мережі, введення якого в експлуатацію заплановано наприкінці 2025 року. Будівництво ведеться за стандартним проєктом, затвердженим франшизою: фундаменти, 18 колон, масивна балка по периметру висотою 800 мм і монолітна плита перекриття товщиною 500 мм на висоті понад 4 м.
Команда Будхаб вже реалізовувала декілька об’єктів McDonald’s в Україні — і цього разу знову відповідала за повну комплектацію «під ключ»: від фундаменту до плити перекриття, включно із зимовим прогрівом бетону.
- тип проєкту:
комерційне будівництво - локація:
м. Львів, вул. Патона - площа перекриття:
480 м² - обладнання:
42 т
Запит клієнта
Замовник потребував комплексного рішення «під ключ» — від фундаменту до перекриття — із технічним супроводом і можливістю оперативно реагувати на зміни в ході будівництва. Дві специфічні вимоги визначили підхід: роботи стартували у грудні 2024 року в умовах зимового бетонування, а після заливки плити перекриття замовник хотів одразу розпочати мурування стін — ще до демонтажу опалубки.
Виклики
Стандартний проєкт McDonald’s приховує декілька нетипових конструктивних задач: масивна балка по периметру конструкції, висотою 800 мм, потребувала окремого інженерного опрацювання схеми щитів; старт у грудні означав необхідність прогріву бетону — з трансформаторами, кабелями і шеф-монтажем підключення до мережі; а запит на паралельне мурування одразу після заливки плити вимагав зміни розкладки горизонтальної опалубки: додаткових стійок і перерозподілу навантажень, щоб звільнити простір для мулярів без демонтажу.
- Плита перекриття:
товщина 500 мм - Висота балки по периметру:
800 мм - Висота в зоні основної плити:
4,33 м - 3 захватки по 6 комплектів:
18 колон
Наші рішення
Для фундаменту з обмеженим простором і великою кількістю вузлів відмовились від важкої серії щитів і застосували дрібнощитову опалубку — вона дозволила гнучко зібрати конструкцію в будь-якому куті та забезпечила точну геометрію без затримок.

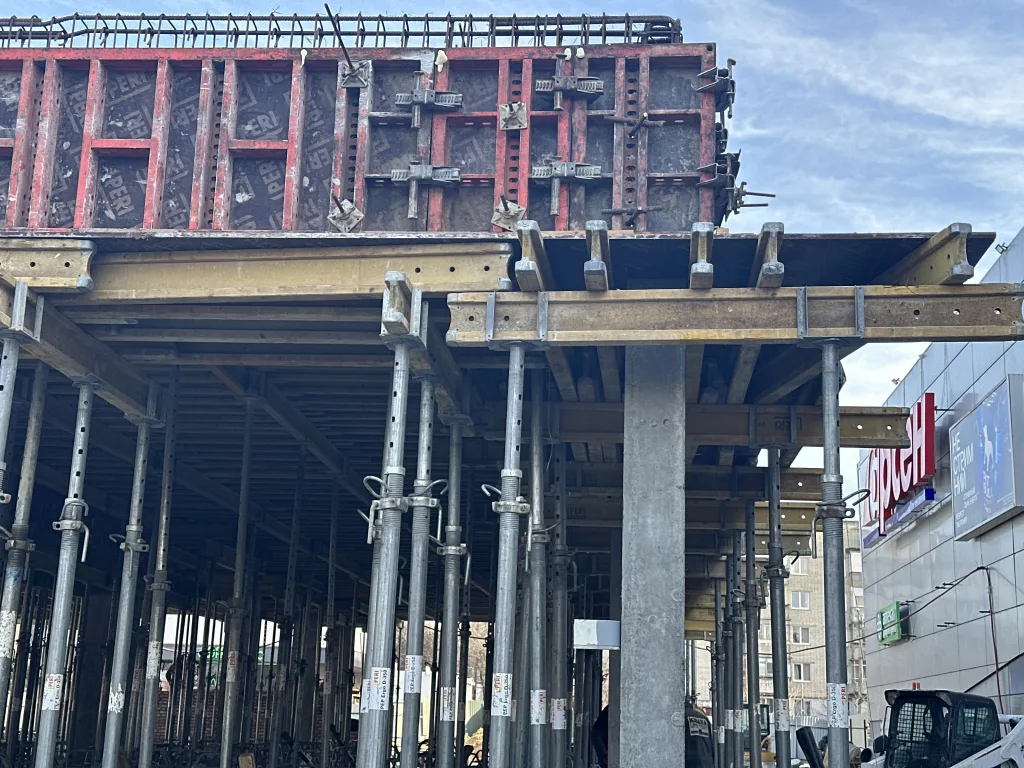

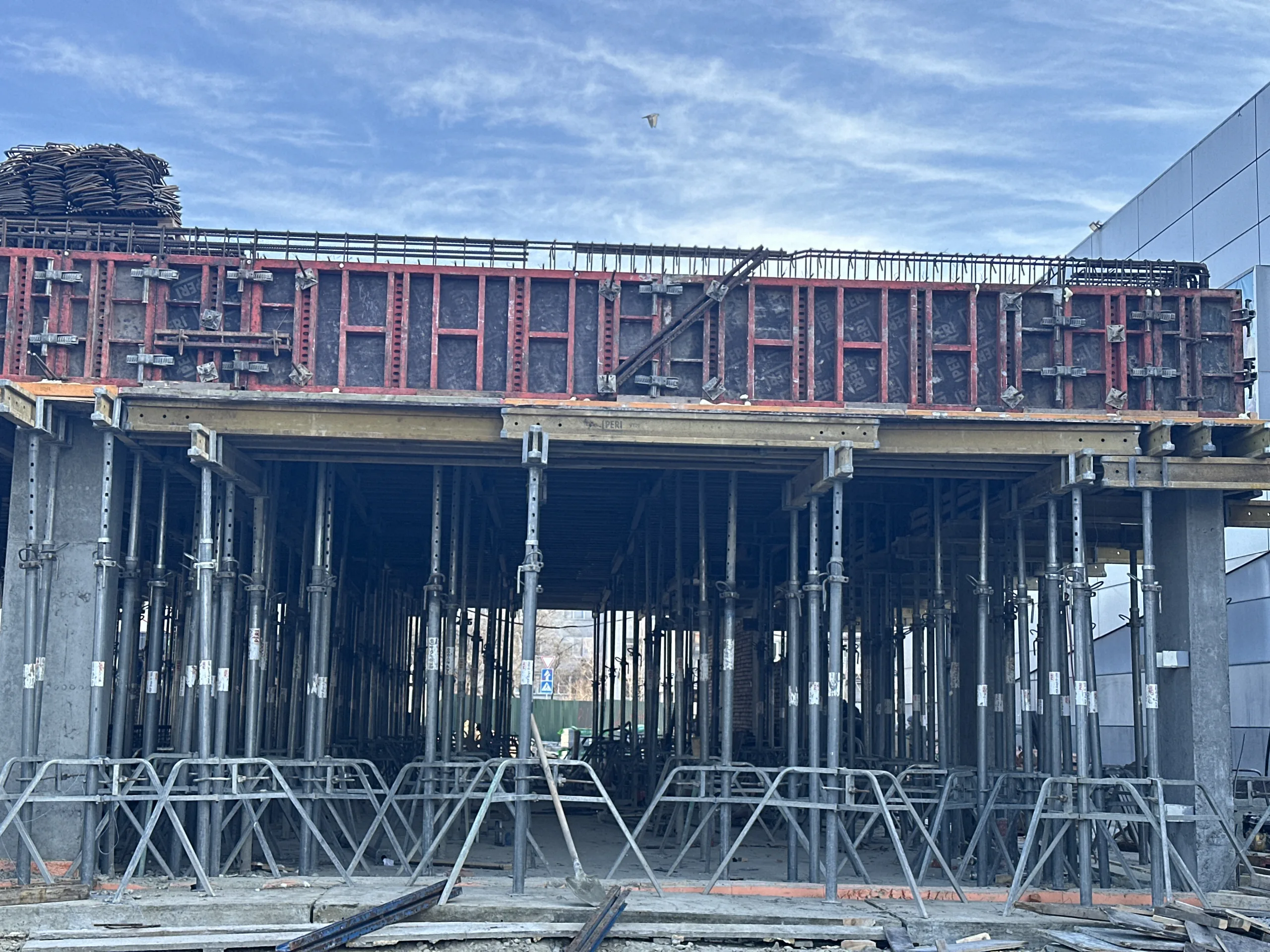

18 колон залито в 3 захватки по 6 комплектів — обладнання постійно в роботі. Для периметральної балки висотою 800 мм частково використали щити з колон (90 см), що дозволило оптимізувати обладнання без додаткових закупівель. Схему вузлів детально опрацювали за кресленнями.

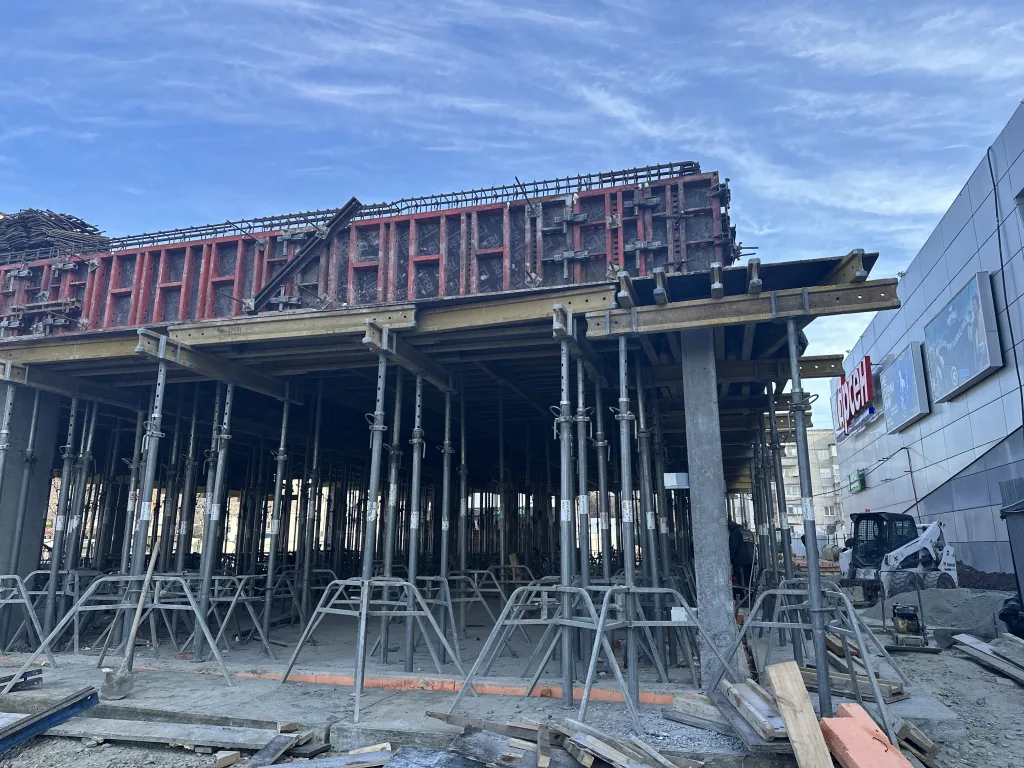

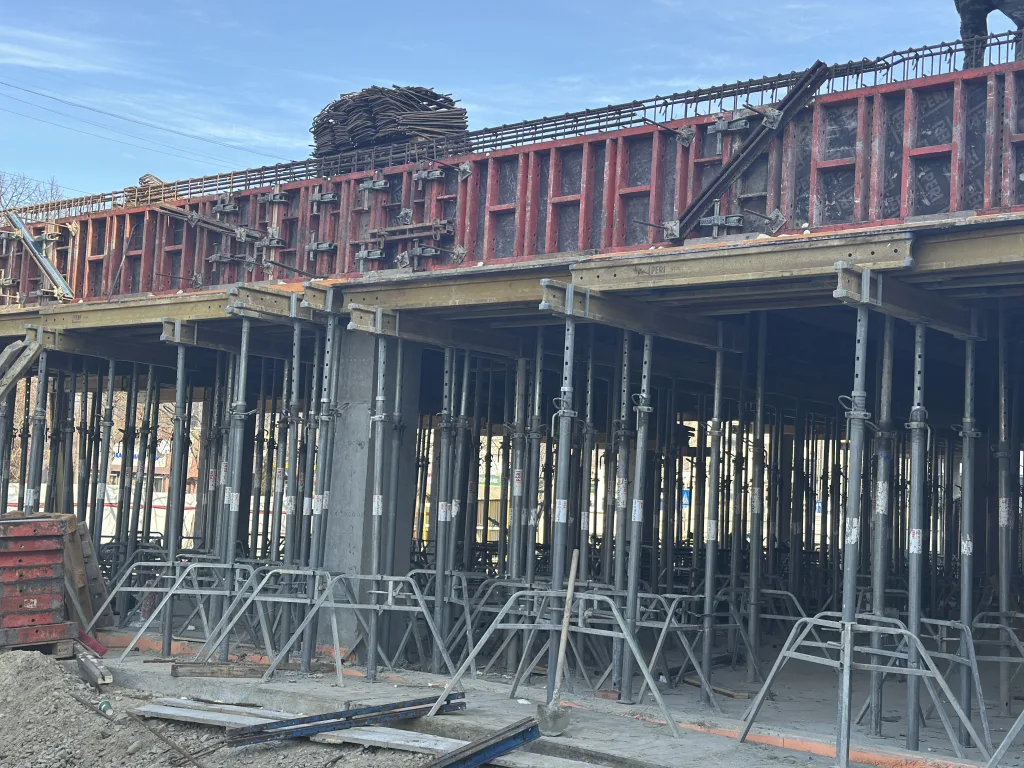

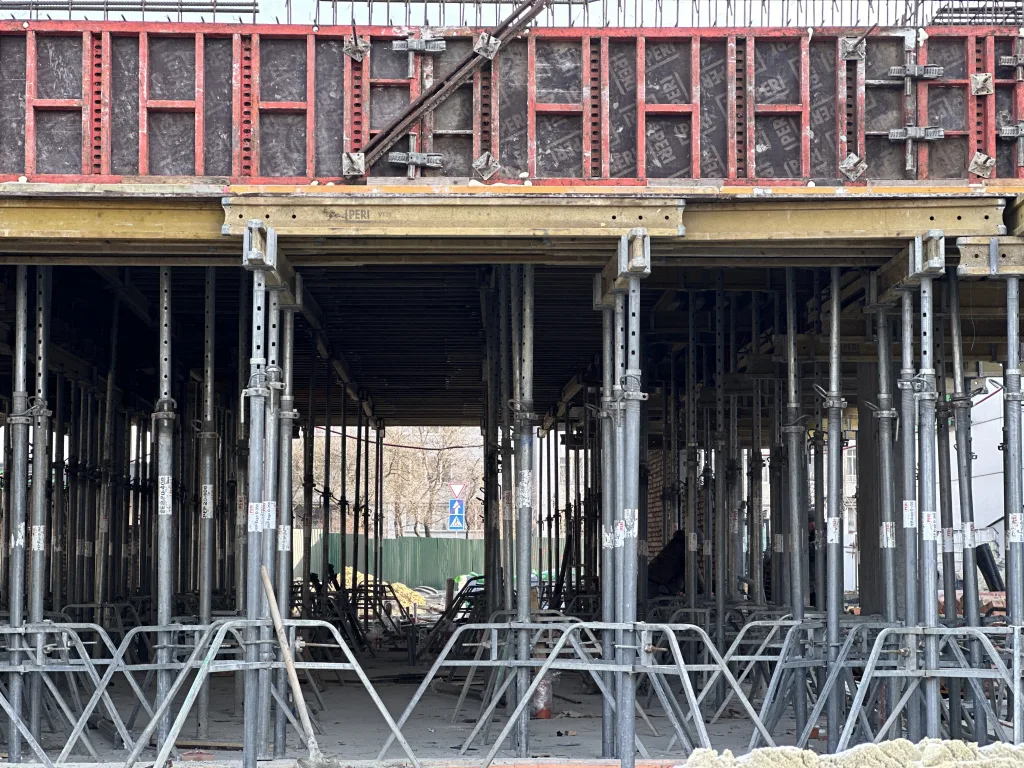

Щоб муляри могли розпочати роботу одразу після заливки плити — без очікування демонтажу опалубки — переробили розкладку горизонтальної системи: додали стійки, перерозподілили навантаження, звільнили необхідний робочий простір. Це рішення дозволило замовнику випередити графік на 10 днів.
Коли замовник підтвердив потребу в прогріві, оперативно доставили 2 трансформатори, кабелі та витратні матеріали. Виконали шеф-монтаж, підключення до мережі та пусконалагоджувальні роботи — бетон затверд у нормативні терміни попри зимові умови.
Використане обладнання
Команда Будхаб забезпечила об’єкт повним комплектом опалубки від фундаменту до плити перекриття, включно з обладнанням для зимового прогріву бетону.
- Горизонтальна опалубка:
- площа 480 м²
- Вертикальна опалубка:
7 т - Ламінована фанера:
площа 480 м² - Додатково: трансформатори для прогріву бетону, кабелі, розхідні матеріали.

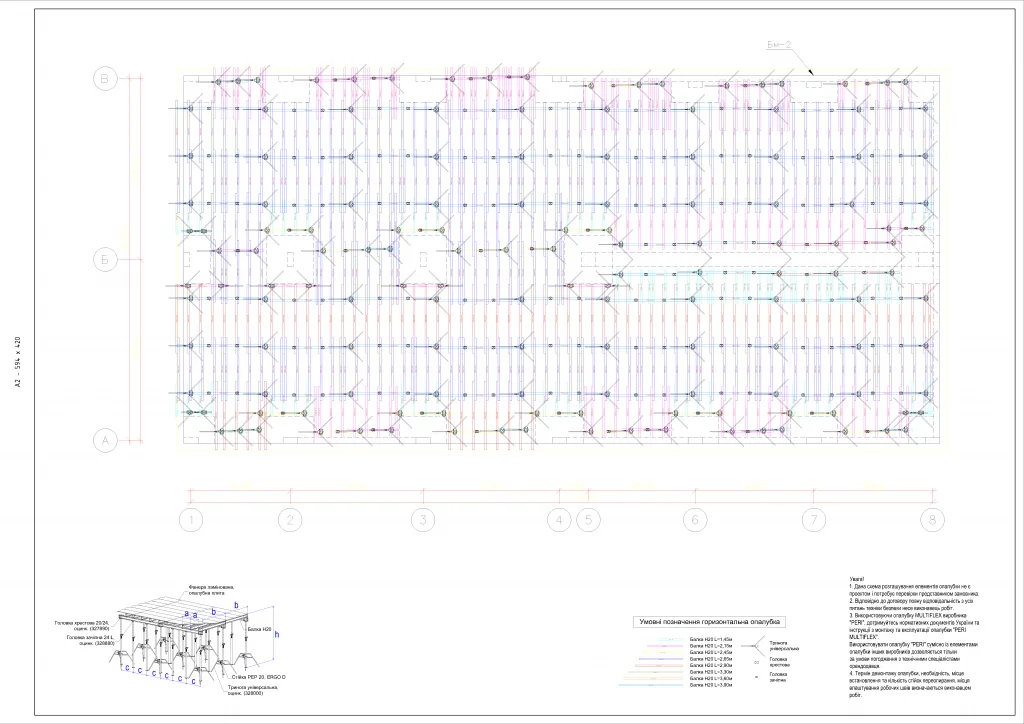

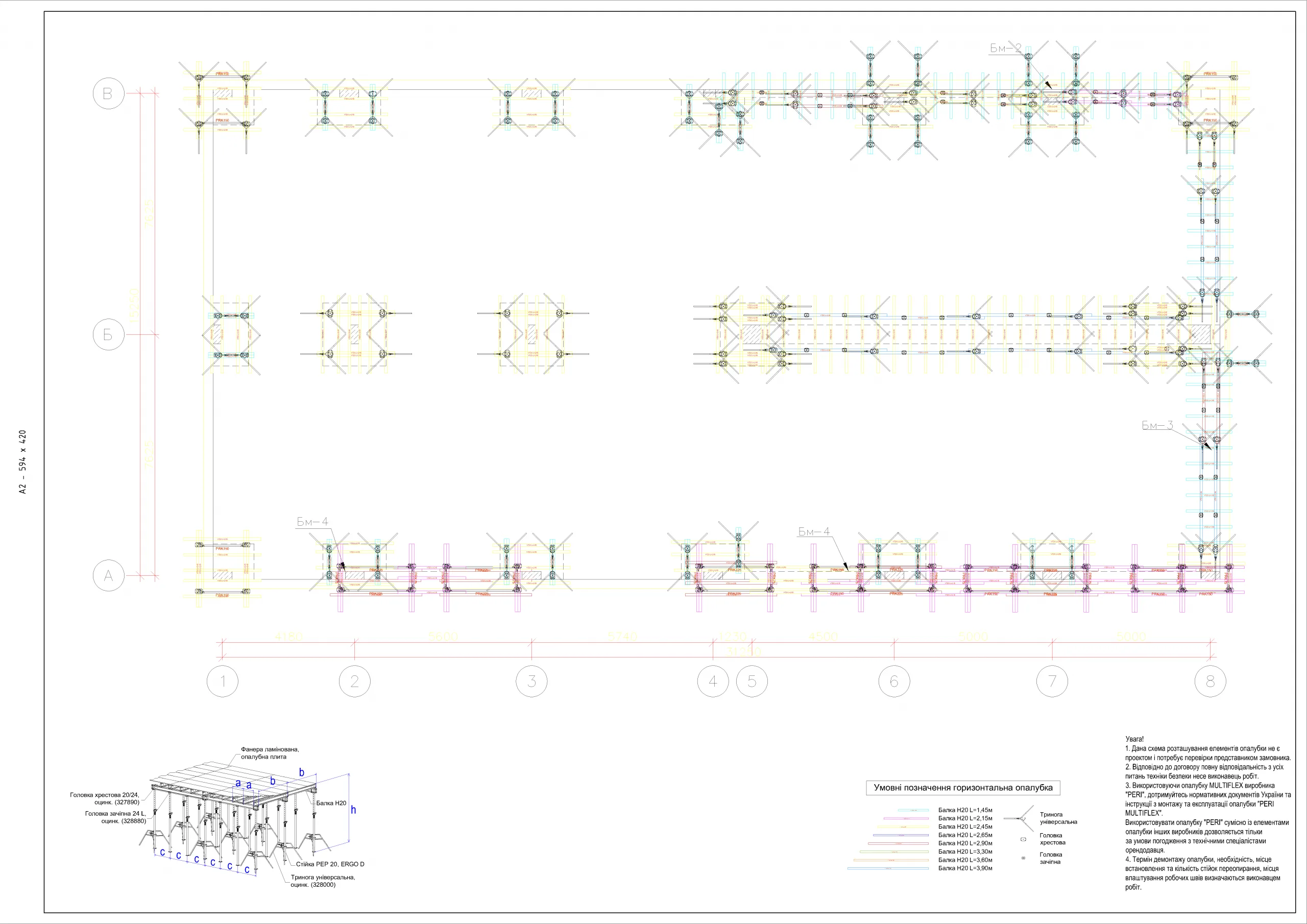

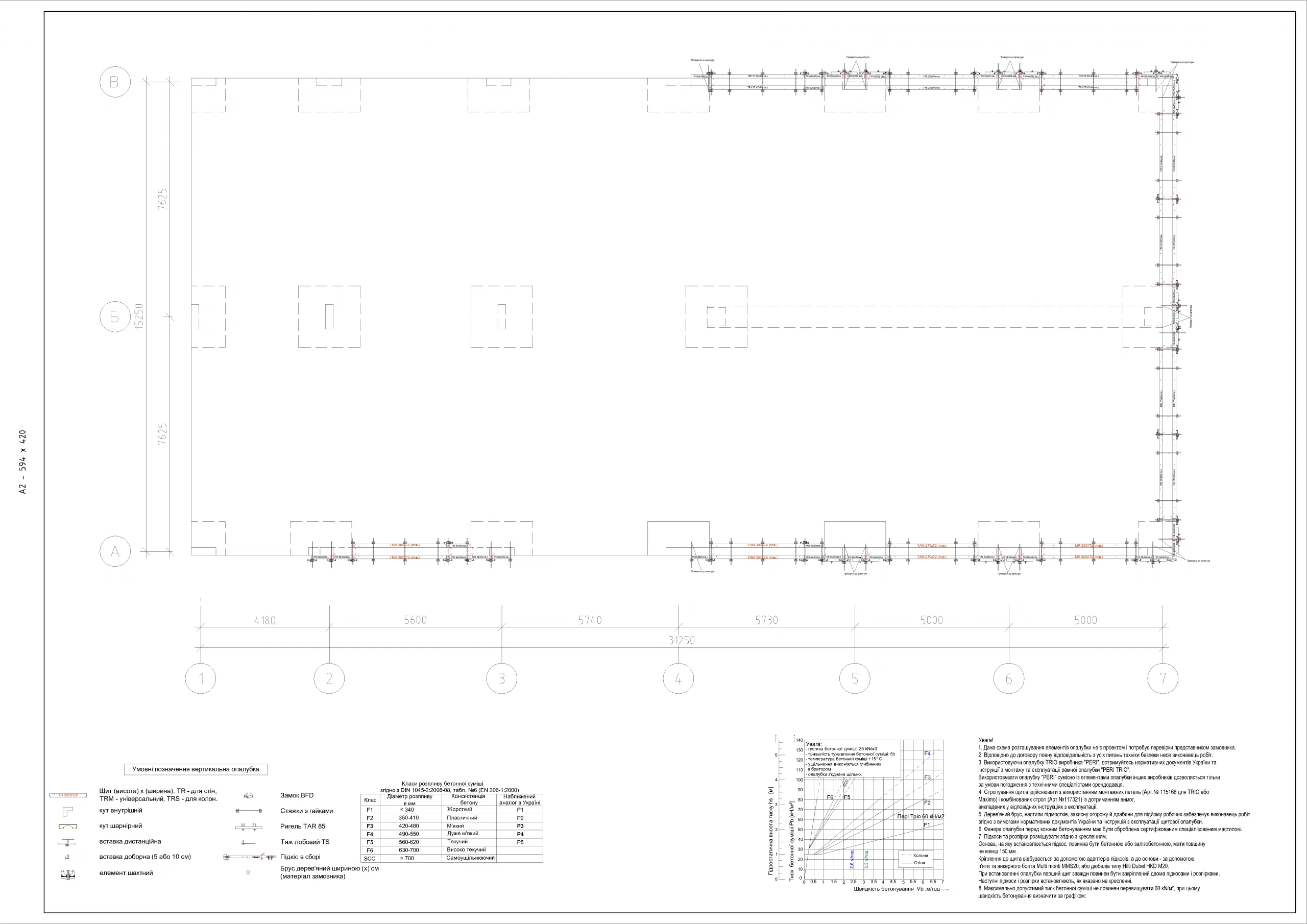

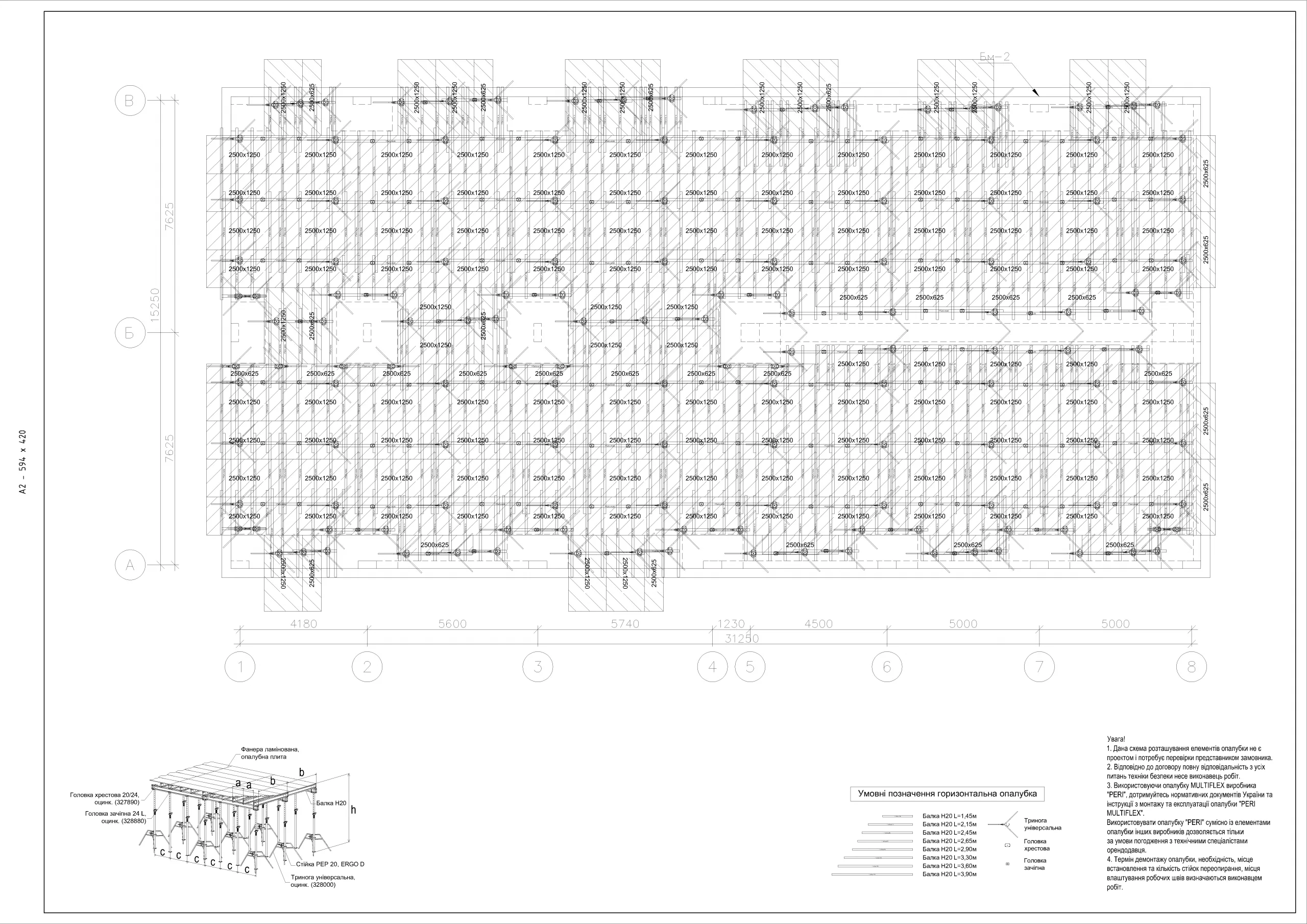

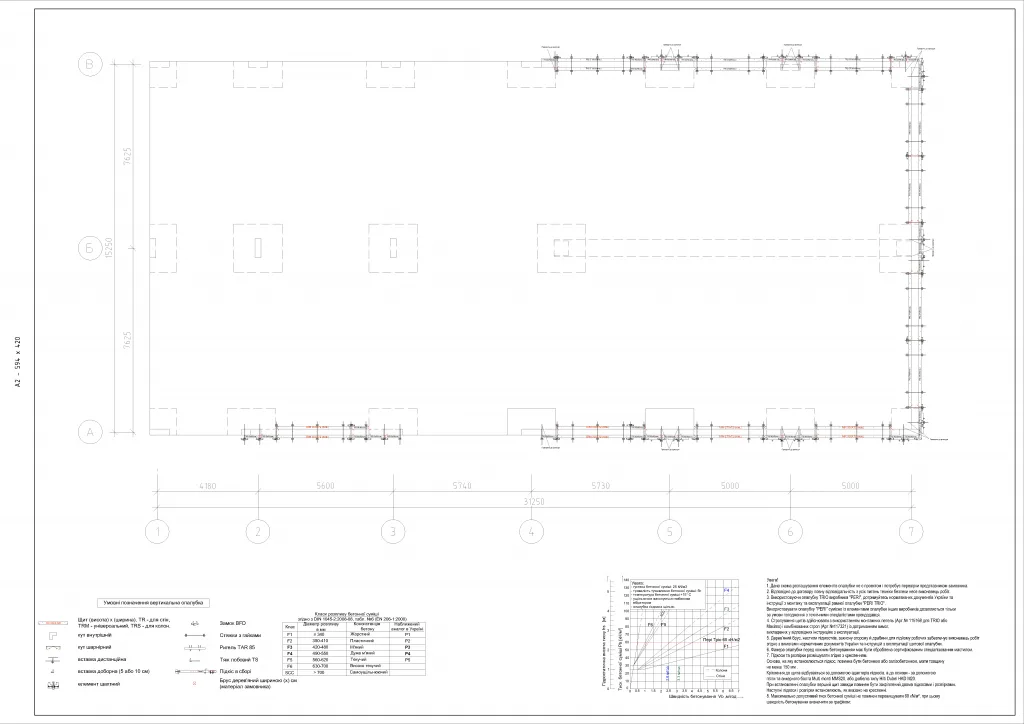

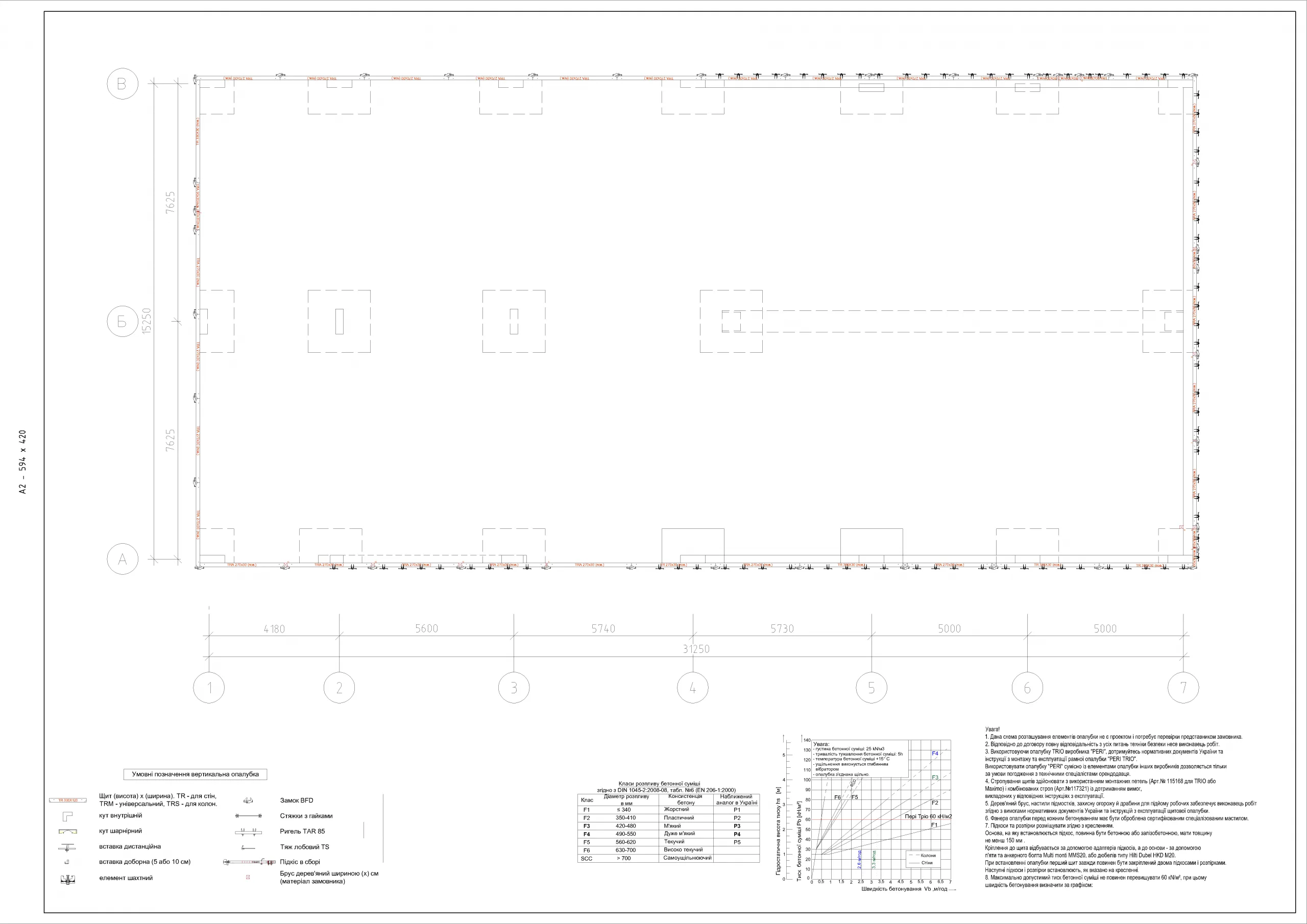

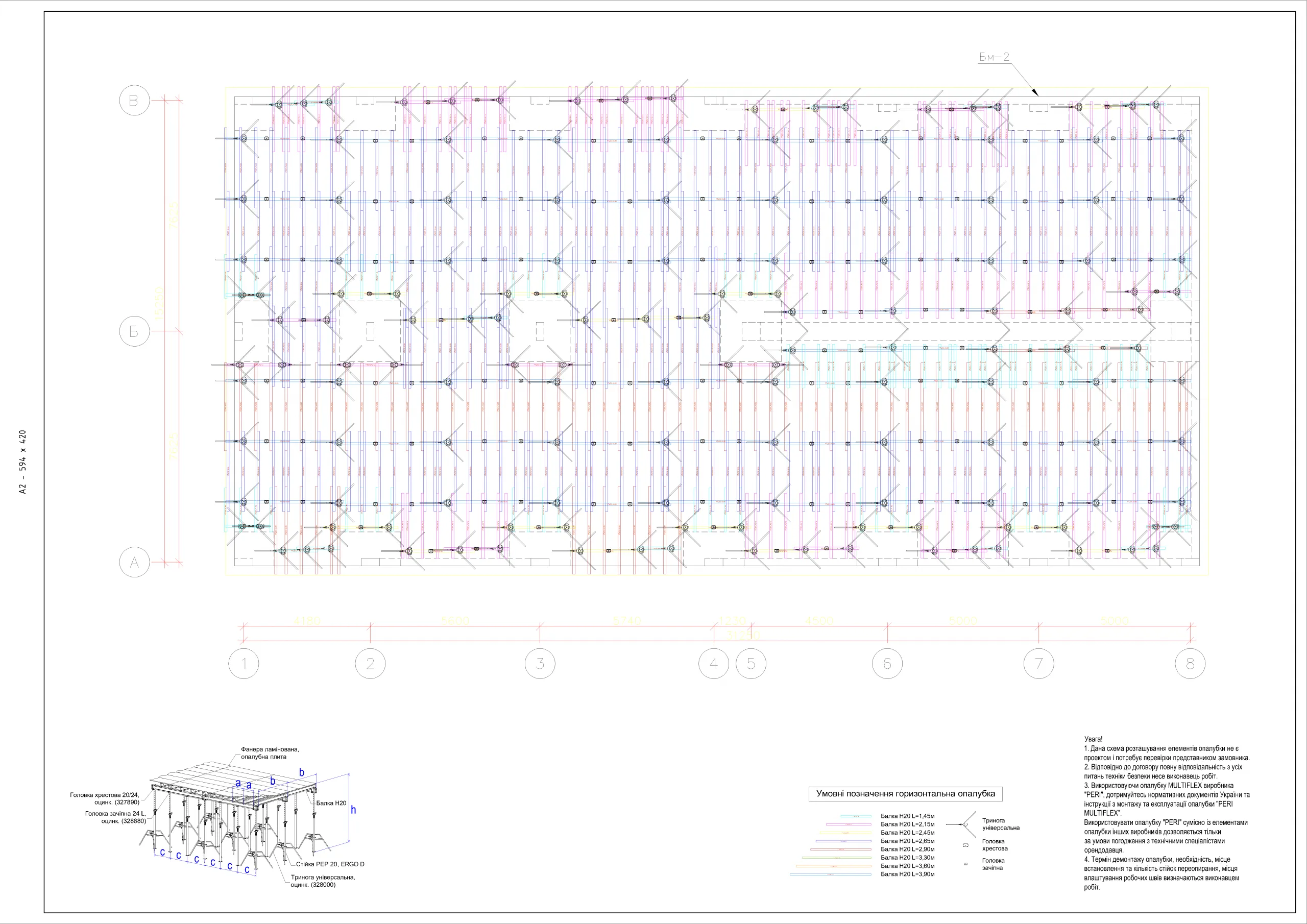

Технічні креслення
Результат
Монолітні роботи виконали в зимових умовах без зупинок — прогрів бетону забезпечив нормативне затвердіння конструкцій. Адаптована розкладка горизонтальної опалубки дозволила мулярам розпочати роботу паралельно із залитою плитою, без очікування на демонтаж — замовник випередив графік на 10 днів.
18 колон залили в 3 захватки без простоїв завдяки ротації 6 комплектів.
Для Будхаб це черговий успішно укомплектований об’єкт мережі McDonald’s.
