Вставка TSE — це елемент, який суттєво полегшує демонтаж внутрішньої опалубки у випадках, коли вона затиснена після бетонування. Завдяки змінній ширині, вставка дозволяє швидко вивільнити конструкцію та зберегти геометрію щитів без пошкоджень.
Розглянемо принцип роботи й послідовність дій під час використання вставок TSE на прикладі внутрішньої опалубки шахти 1900х1900 мм заввишки 1200 мм.

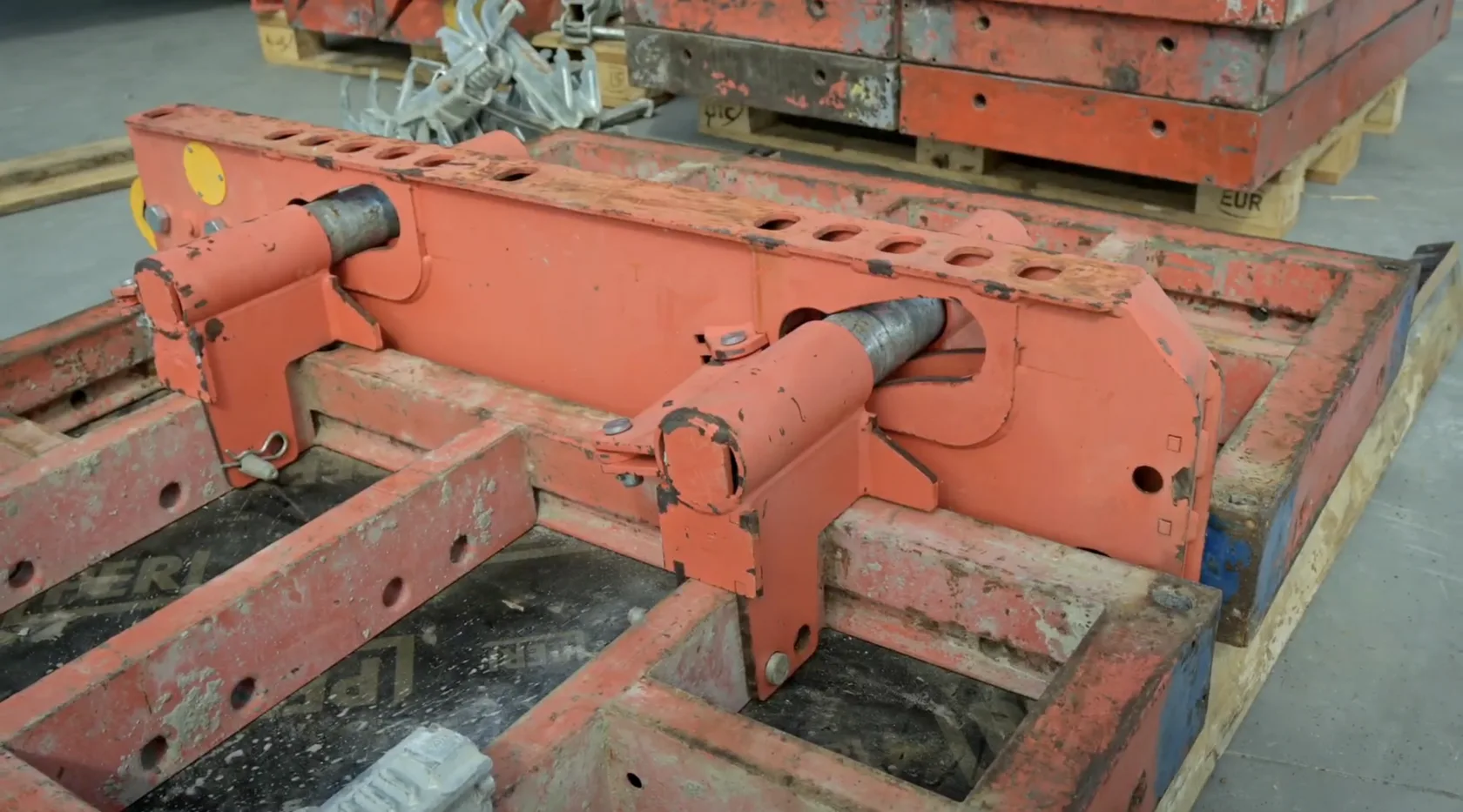

Принцип роботи вставки TSE
Вставка має два робочі положення:
- Положення для бетонування — ширина 10 см (вставка зафіксована в робочому стані).
- Положення для демонтажу — ширина близько 5 см (вставка відведена всередину, утворює отвір для вивільнення опалубки).
Переведення між положеннями виконується за допомогою важеля або кранового гака.
Крок 1. Підготовка комплекту опалубки

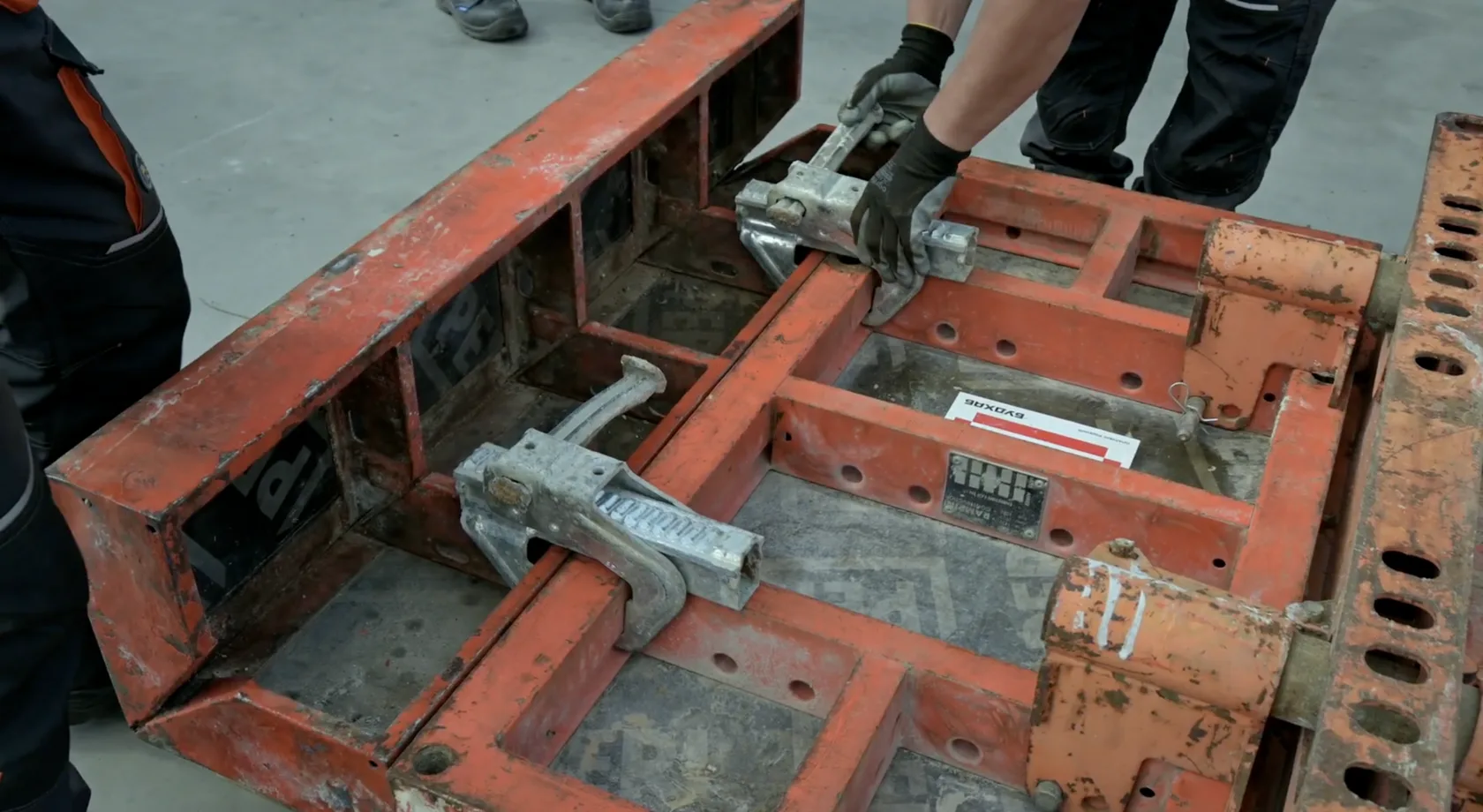

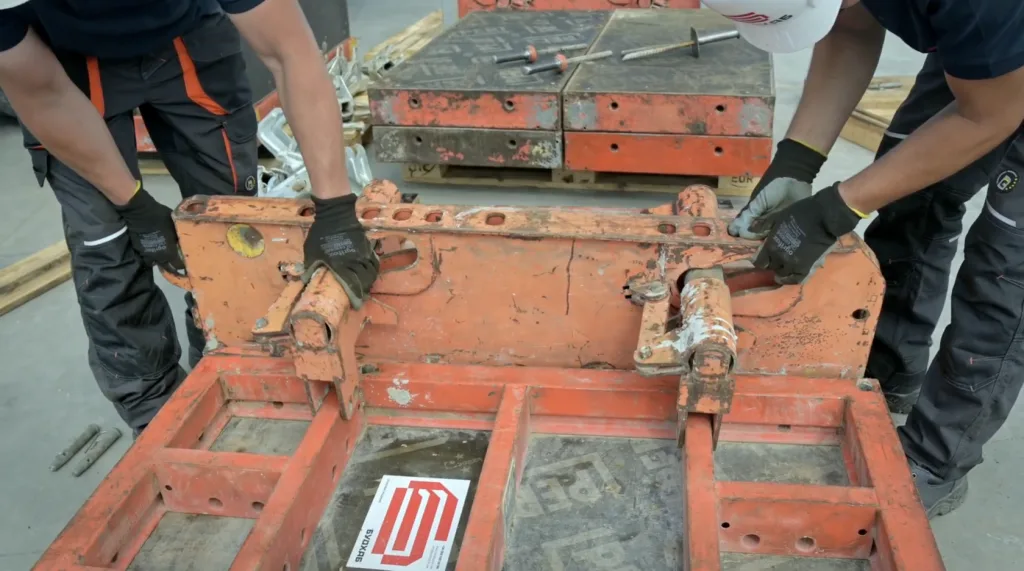

- При складанні внутрішньої частини шахти на кожну сторону закладаємо по одній вставці TSE.
- Для прикладу беремо чотири однакові «карти» на кожну стіну:
- кут
- щит 60 см
- вставка TSE
- щит 60 см

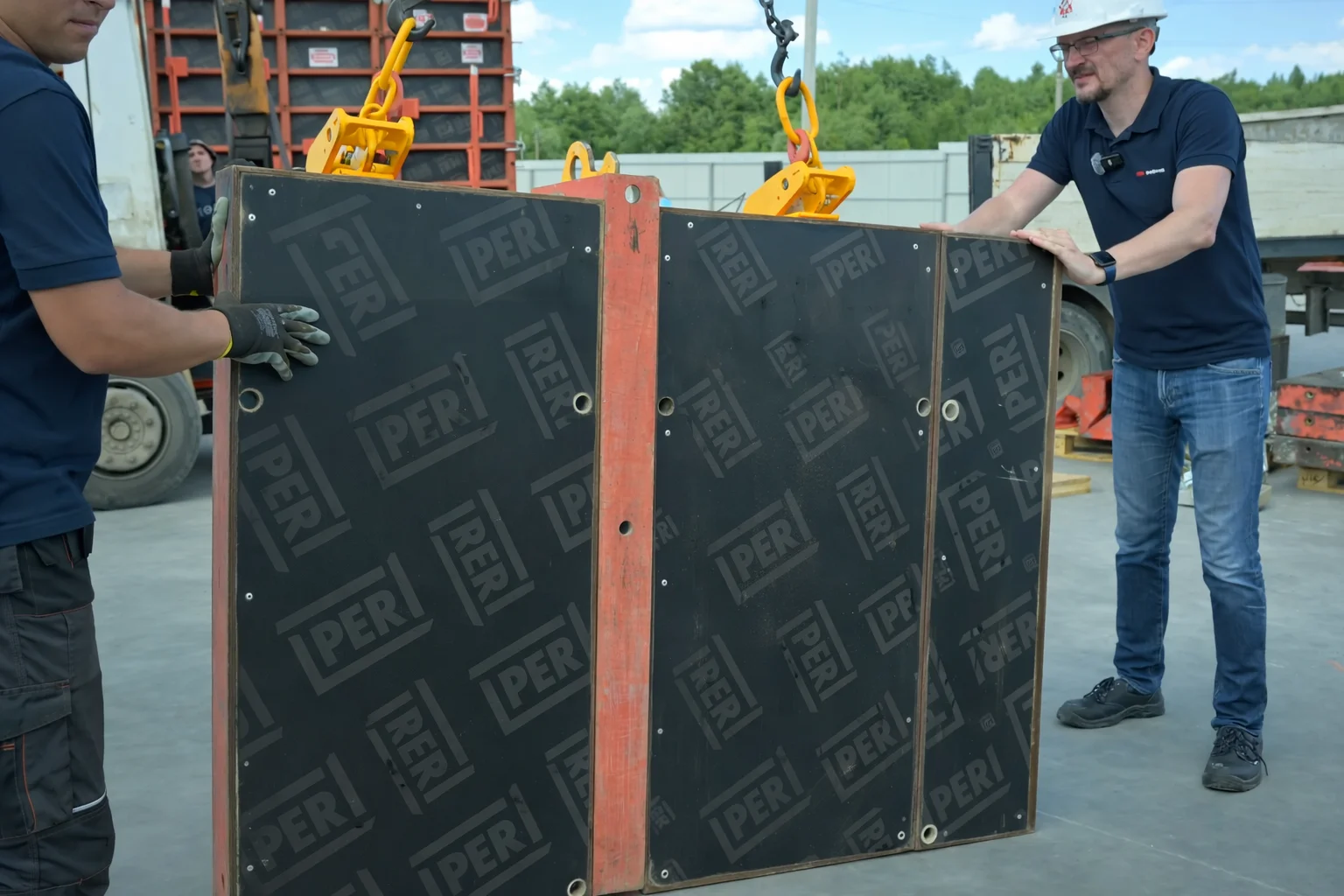

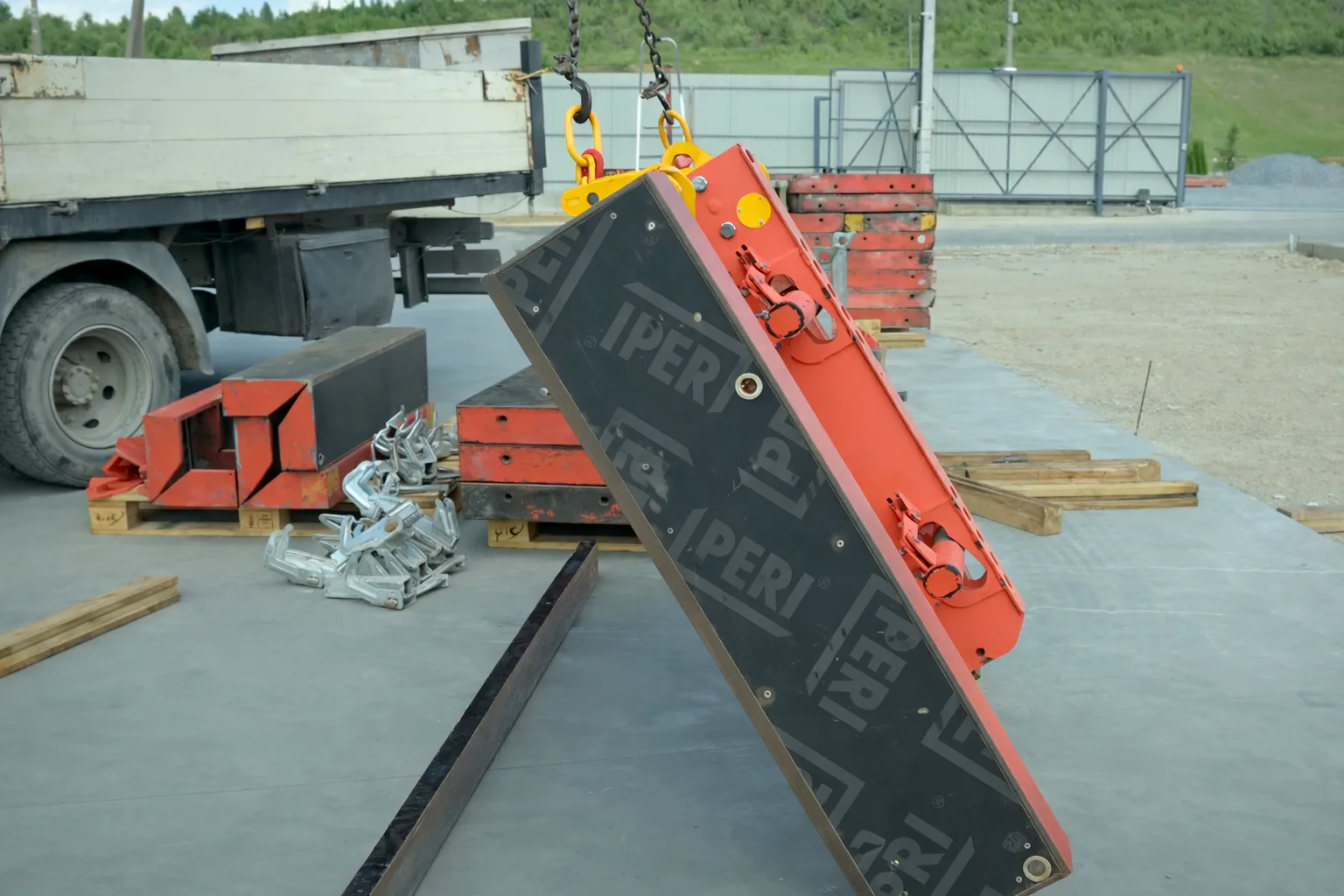

3.Збираємо карти у горизонтальному положенні та встановлюємо краном у проєктне положення.
Крок 2. Монтаж внутрішньої опалубки

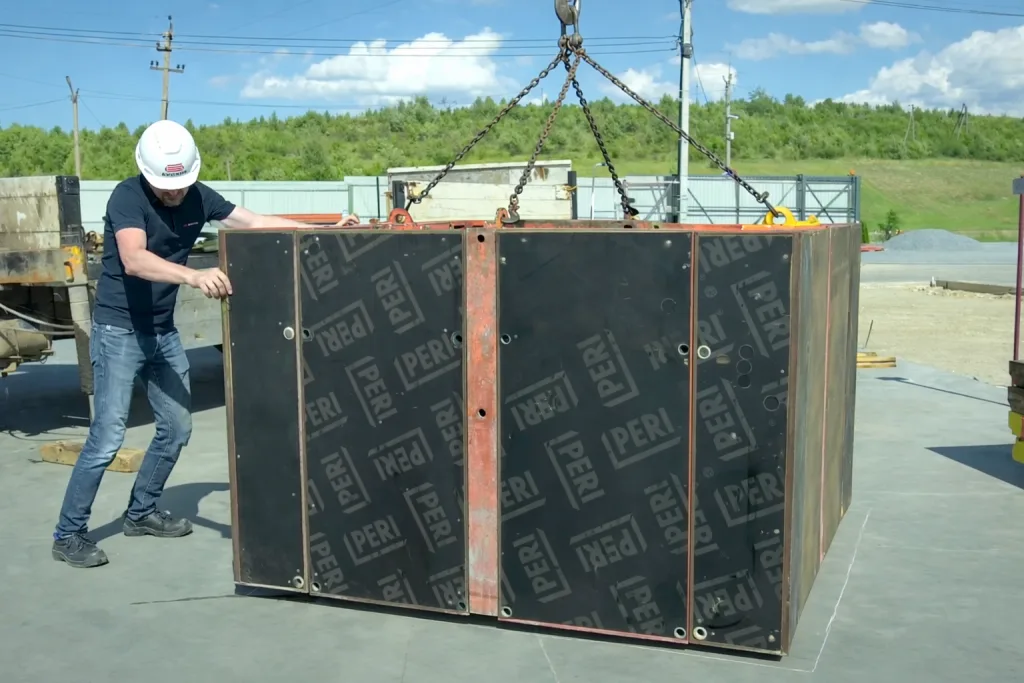

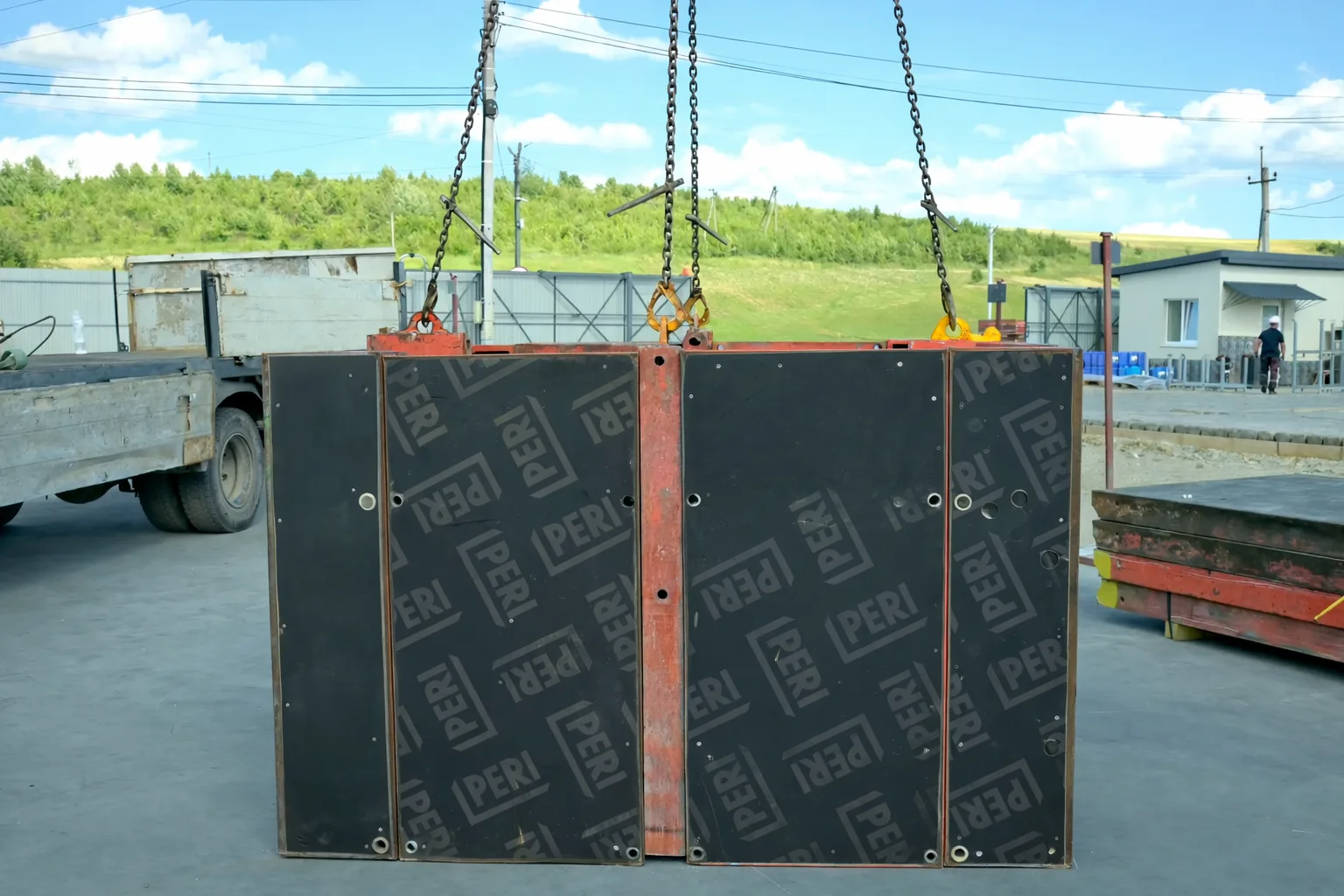

- Встановлюємо чотири зібрані карти, що утворюють внутрішній контур шахти.
- Навколо внутрішньої частини монтуємо «уявну» бетонну стіну з щитів для демонстраційних цілей.
Крок 3. Підготовка до демонтажу
Перед підйомом внутрішньої опалубки необхідно:

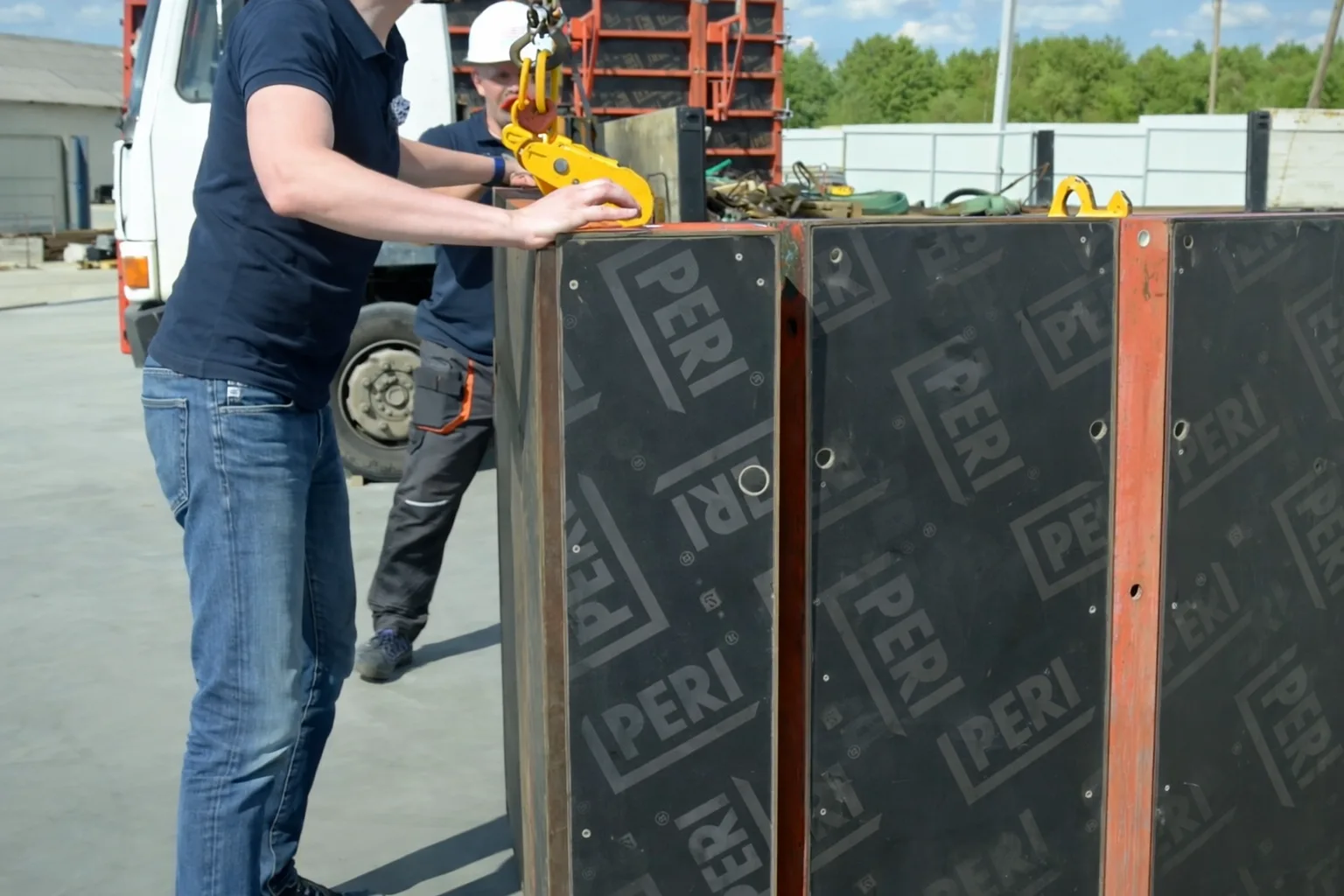

- Зачіплюємо стропу краном.
- Витягуємо стяжки.
- Повертаємо важіль вставки або ж використовуємо крановий гак для переведення її у положення демонтажу. Це створить проміжок і відокремить щити від бетону.
Переваги використання TSE
- Значне пришвидшення демонтажу, особливо на багатоповерхових об’єктах.
- Збереження геометрії та цілісності щитів.
- Менше механічних навантажень на конструкцію.
Правильно використана вставка TSE дозволяє швидко та безпечно демонтувати внутрішню опалубку навіть у випадках, коли вона затиснена бетоном і водночас зберігає геометрію і цілісність щитів.
Дивіться також детальну відеоінструкцію з демонтажу вставок TSE системи PERI TRIO. У ній ми покроково показуємо процес роботи, пояснюємо принцип зміни положень вставки та ділимось порадами, які допоможуть пришвидшити демонтаж на об’єкті.
Ця інструкція з використання вставок TSE допоможе ефективно виконати демонтаж опалубки та уникнути пошкоджень обладнання.
